ＬＭ３４／３５型溫度傳感器的工作電壓為４～３０Ｖ，典型消耗電流分別為９０μＡ和６０μＡ，具有很低的輸出阻抗（典型值為０．１Ω），靈敏度為１０ｍＶ／℃。相對于其他用開爾文絕對溫度表示的溫度傳感器，它們具有一個最大的優點：并不要求在輸出電壓中減去一個很大的恒定電壓就可得到華氏／攝氏溫度標尺。在室溫條件下，ＬＭ３４并不需要進行外部校正就能得到±?°Ｆ的精度，在－５５～＋３００°Ｆ的全量程溫度范圍內的精度為１?°Ｆ；ＬＭ３５在室溫條件下的精度為±?℃，在－５５～＋１５０°Ｆ的全量程溫度范圍內的精度為±?℃。ＬＭ３４具有靈活的封裝形式：ＴＯ－４６（圖１）、ＴＯ－９２（圖２）、ＳＯ－８（圖３）。ＬＭ３５除了具有上述三種封裝形式外，還提供ＴＯ－２２０（圖４）封裝形式。
    １． 基本使用電路

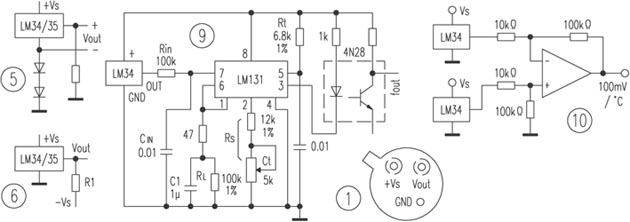

    在單電源供電時，通過在輸出端對地接一個電阻，在ＧＮＤ引腳對地之間串接兩個二極管，這兩種溫度傳感器都能輸出全量程的溫度范圍，應用方法見圖５；如果是在雙電源供電的情況下，在輸出端和負電源之間接一個電阻就可以得到全量程的溫度范圍，應用方法見圖６。在圖６所示的電路中，Ｒ１的阻值靠下式進行選擇：
    Ｒ１＝（－Ｖｓ）／５０μＡ
對于ＬＭ３４，ＶOUT＝＋３０００ｍＶ在＋３００°Ｆ時
                   ＝＋７５０ｍＶ在＋７５°Ｆ時
                   ＝－５００ｍＶ在－５０°Ｆ時
對于ＬＭ３５，ＶOUT＝＋１５００ｍＶ在＋１５０°Ｆ時
                   ＝＋２５０ｍＶ在＋２５°Ｆ時
                   ＝－５５０ｍＶ在－５５°Ｆ時
    在實際應用中，ＬＭ３４／３５可以采用兩線制連接對溫度進行遙測，就像一個由溫度決定的電流源，其關系表達式如下：
    ＩOUT＝（２０μＡ／°Ｆ）×（ＴA＋３°Ｆ）

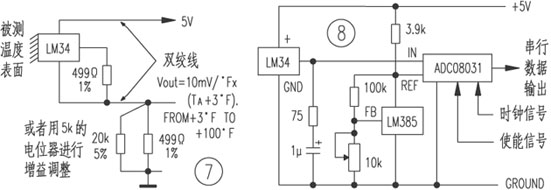

    相對于其他的傳感器而言，它們具有很大的輸出值和很小的漂移，可以使輸出電流不受引線的尖峰電流影響，圖７就是一個兩線制溫度傳感器的應用電路。
    ２． 溫度－數字接口電路
    如果需要和數字電路進行接口，ＬＭ３４／３５可以通過一個Ａ／Ｄ轉換器提供的并行或串行的接口和數字電路進行連接。圖８是通過串行接口與數字電路進行連接的實例。
    量程是０～１２８°Ｆ，量程的設置是通過調整Ａ／Ｄ轉換器的外部參考電壓來達到的。
    ３． 溫度－頻率轉換在遙測中的應用
    圖９是一個采用ＬＭ１３１把３～３００°Ｆ溫度轉換成３０～３０００Ｈｚ頻率的電路。
    該電路的輸出頻率可以通過下列公式進行計算：
    ＦOUT＝（ＶIN／２．０９Ｖ）（Ｒｓ／ＲL）（１／ＲtＣt）
    電路中Ｒｓ是用來調整ＬＭ１３１的增益。根據電路和計算公式可以得出滿度的調整范圍從２５３３～３５８８Ｈｚ，零點的調整范圍從２５．３３～３５．８８Ｈｚ。如果Ｒｓ調節在大約１４．８ｋΩ時，輸出頻率的增益就是１０Ｈｚ／°Ｆ。這個電路也能應用在遠距離傳輸中。
    ４． 溫度控制器

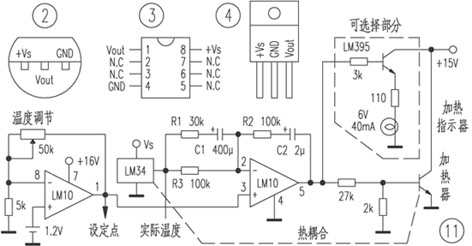

    當然，ＬＭ３４／３５的典型應用是進行溫度控制。圖１０給出一個常見的溫差測量電路。圖１１是一個溫度控制電路，有兩個ＬＭ１０運算放大器，一個用作溫度設定元件，另一個是驅動加熱單元（ＬＭ３９５功率晶體管）。
    調節溫度調整電位器可以很平滑地得到一個新的溫度設定值。電路中Ｒ２、Ｒ３和Ｃ２是減小電路的過沖量，Ｒ１和Ｃ１是用來增加電路的穩定性。為了獲得最好的性能，溫度傳感器ＬＭ３４／３５應該盡可能的靠近功率晶體管ＬＭ３９５，以便進行充分的熱耦合，以達到準確監測實際溫度和減小反應延遲時間的目的。
