二、卷積神經網絡結構

卷積神經網絡整體架構：卷積神經網絡是一種多層的監督學習神經網絡，隱含層的卷積層和池采樣層是實現卷積神經網絡特征提取功能的核心模塊。該網絡模型通過采用梯度下降法最小化損失函數對網絡中的權重參數逐層反向調節，通過頻繁的迭代訓練提高網絡的精度。卷積神經網絡的低隱層是由卷積層和最大池采樣層交替組成，高層是全連接層對應傳統多層感知器的隱含層和邏輯回歸分類器。第一個全連接層的輸入是由卷積層和子采樣層進行特征提取得到的特征圖像。最后一層輸出層是一個分類器，可以采用邏輯回歸，Softmax回歸甚至是支持向量機對輸入圖像進行分類。

卷積神經網絡結構包括：卷積層，降采樣層，全鏈接層。每一層有多個特征圖，每個特征圖通過一種卷積濾波器提取輸入的一種特征，每個特征圖有多個神經元。

卷積層：使用卷積層的原因是卷積運算的一個重要特點是，通過卷積運算，可以使原信號特征增強，并且降低噪音。

降采樣層：使用降采樣的原因是，根據圖像局部相關性的原理，對圖像進行子采樣可以減少計算量，同時保持圖像旋轉不變性。

采樣的目的主要是混淆特征的具體位置，因?yàn)槟硞€(gè)特征找出來后，它的具體位置已經不重要了，我們只需要這個特征與其他的相對位置，比如一個“8”，當我們得到了上面一個"o"時，我們不需要知道它在圖像的具體位置，只需要知道它下面又是一個“o”我們就可以知道是一個'8'了，因?yàn)閳D片中"8"在圖片中偏左或者偏右都不影響我們認識它，這種混淆具體位置的策略能對變形和扭曲的圖片進行識別。

全連接層：采用softmax全連接，得到的激活值即卷積神經網絡提取到的圖片特征。

卷積層的map個數是在網絡初始化指定的，而卷積層的map的大小是由卷積核和上一層輸入map的大小決定的，假設上一層的map大小是n*n、卷積核的大小是k*k，則該層的map大小是(n-k+1)*(n-k+1)。

采樣層是對上一層map的一個采樣處理，這里的采樣方式是對上一層map的相鄰小區域進行聚合統計，區域大小為scale*scale，有些實現是取小區域的最大值，而ToolBox里面的實現是采用2*2小區域的均值。注意，卷積的計算窗口是有重疊的，而采樣的計算窗口沒有重疊，ToolBox里面計算采樣也是用卷積(conv2(A,K,'valid'))來實現的，卷積核是2*2，每個元素都是1/4，去掉計算得到的卷積結果中有重疊的部分。

CNN的基本結構包括兩種特殊的神經元層，其一為卷積層，每個神經元的輸入與前一層的局部相連，并提取該局部的特征；其二是池化層，用來求局部敏感性與二次特征提取的計算層。這種兩次特征提取結構減少了特征分辨率，減少了需要優化的參數數目。

CNN是部分連接網絡，其最底層是特征提取層（卷積層），接著是池化層（Pooling），然后可以繼續增加卷積、池化或全連接層。用于模式分類的CNN，通常在最后層使用softmax.

一般情況下，CNN的結構形式是：輸入層--> Conv層 --> Pooling層 --> (重復Conv、Pooling層) … --> FC(Full-connected)層 --> 輸出結果。通常輸入層大小一般為2的整數倍，如32,64,96,224,384等。通常卷積層使用較小的filter，如3*3，最大也就5*5。Pooling層用于對卷積結果進行降低維度，例如選擇2*2的區域?qū)矸e層進行降低維度，則選擇2*2區域的最大值作為輸出，這樣卷積層的維度就降為之前一半。

一般地，CNN的基本結構包括兩層，其一為特征提取層，每個神經元的輸入與前一層的局部接受域相連，并提取該局部的特征。一旦該局部特征被提取后，它與其它特征間的位置關系也隨之確定下來；其二是特征映射層，網絡的每個計算層由多個特征映射組成，每個特征映射是一個平面，平面上所有神經元的權值相等。特征映射結構采用影響函數核小的sigmoid函數作為卷積網絡的激活函數，使得特征映射具有位移不變性。此外，由于一個映射面上的神經元共享權值，因而減少了網絡自由參數的個數。卷積神經網絡中的每一個卷積層都緊跟著一個用來求局部平均與二次提取的計算層，這種特有的兩次特征提取結構減小了特征分辨率。

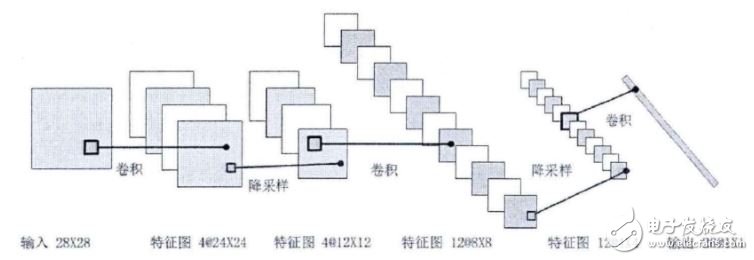

對于圖像識別任務，卷積神經網絡的結構一般如下圖所示。輸入層讀入經過簡單的規則化（統一大小）的圖像。每一層中的單元將前一層中的一組小的局部近鄰的單元作為輸入。這種局部連接觀點來源于早期的感知器，并且和Hubel、Wiesel從貓科動物的視覺系統中發現的局部感知、方向選擇神經元相一致。通過局部感知場，神經元能夠抽取一些基本的視覺特征，比如有向邊、結束點、邊角等等。這些特征然后被更高層的神經元所使用。并且，適用于某個局部的基礎特征抽取器同樣也傾向于適用于整個圖像。通過利用這種特征，卷積神經網絡利用一組分布于圖像各個不同位置但具有相同權值向量的單元，來獲取圖像的特征并構成一幅特征圖（Feature Map）。在每個位置，來自不同特征圖的單元得到各自不同類型的特征。一個特征圖中的不同單元被限制為對輸入圖中的各個不同位置的局部數據進行同樣的操作。這種操作等同于將輸入圖像對于一個小的核進行卷積。一個卷積層中通常包含多個具有不同權值向量的特征圖，使得在同一個位置能夠獲得多種不同的特征。如下圖，第一個隱含層包含4個特征圖，每個特征圖由5*5的局部感知區域構成。一旦一個特征被檢測到，只要其相對于其他特征的相對位置沒有改變，那么其在圖像中的絕對位置就變得不是特別重要。因此，每個卷積層后面跟隨著一個降采樣層。降采樣層進行局部平均和降采樣的操作，降低特征圖的分辨率，同時降低了網絡輸出對于位移和變形的敏感程度。第二個隱含層進行2*2的平均化降采樣的操作。后續的卷積層和降采樣層都交替分布連接，構成一個“雙金字塔”結構：特征圖的數目逐漸增多，而且特征圖的分辨率逐漸降低。

?

由于所有權重都是通過反向傳播算法訓練得到 ，卷積神經網絡可以被看作自動合成其自身的特征抽取器。

一般情況下卷積神經網絡中，卷積層和降采樣層交替連接在一起，用于降低計算時間并逐步建立起更高的空間和數據結構不變性，并通過比較小的降采樣系數使得這些特性得以維持。

CNN的分類模型與傳統模型的不同點在于其可以直接將一幅二維圖像輸入模型中，接著在輸出端即給出分類結果。其優勢在于不需復雜的預處理，將特征抽取，模式分類完全放入一個黑匣子中，通過不斷的優化來獲得網絡所需參數，在輸出層給出所需分類，網絡核心就是網絡的結構設計與網絡的求解。這種求解結構比以往多種算法性能更高。

CNN是一個多層的神經網絡，每層由多個二維平面組成，而每個平面由多個獨立神經元組成。網絡中包含簡單元（S-元）和復雜元（C-元），S-元聚合在一起組成S-面，S-面聚合在一起組成S-層。C-元、C-面和C-層之間存在類似的關系。網絡的中間部分由S-層與C-層串接而成，輸入級只含一層，它直接接受二維視覺模式。樣本特征提取步驟已嵌入到卷積神經網絡模型的互聯結構中。

一般，S為特征提取層，每個神經元的輸入與前一層的局部感受野相連接，并提取該局部的特征，一旦該局部特征被提取，它與其它特征之間的位置關系就被確定；C是特征映射層，網絡的每個計算層由多個特征映射組成，每個特征映射為一個平面，平面上所有神經元的權值相同。特征映射結構采用影響函數核小的Sigmoid函數作為卷積網絡的激活函數，使得特征映射具有位移不變性。由于每個映射面上的神經元權值共享，減少了網絡的自由參數數目，降低了網絡參數選擇的復雜度。CNN中的每一個特征提取層（S-層）都跟著一個用來求局部平均與二次提取的計算層（C-層），這種特有的兩次特征提取結構使網絡在識別時對輸入樣本有較高的畸變?nèi)萑棠芰Α?/p>

CNN網絡除了輸入輸出層，還有中間的卷積層，抽樣層與全連接層，將原始圖像直接輸入到輸入層，原始圖像的大小決定了輸入向量的尺寸，神經元提取圖像的局部特征，每個神經元都與前一層的局部感受野相連，通過交替出現的抽樣層（S）與卷積層（C）和最后的全連接層，在輸出層給出網絡的輸出。在卷積層和抽樣層中有若干個特征圖，每一層有多個平面，每層中各平面的神經元提取圖像中特定區域的局部特征，如邊緣特征，方向特征等，在訓練時不斷修正S-層神經元的權值。同一層面上的神經元權值相同，這樣可以有相同程度的位移、旋轉不變性。由于權值共享，所以從一個平面到下個平面的映射可以看做是作卷積運算，S-層可看作是模糊濾波器，起到二次特征提取的作用。隱層與隱層之間空間分辨率遞減，每層所含的平面數遞增，這樣可用于檢測更多的特征信息。

卷積層中，前一層的特征圖與一個可學習的核進行卷積，卷積的結果經過激活函數后的輸出形成這一層的神經元，從而構成該層特征圖。卷積層與抽樣層間隔出現，卷積層每一個輸出的特征圖可能與前一層的幾個特征圖的卷積建立關系。每個特征圖可以有不同的卷積核。卷積層主要的任務就是從不同的角度來選擇前一層特征圖的各角度特征使其具有位移不變性。卷積的本質就是對前一層的特征圖進行處理，來得到這一層的特征圖。抽樣層主要作用是降低網絡的空間分辨率，通過降低圖像的空間分辨率來消除偏移和圖像的扭曲。

隱層的參數個數和隱層的神經元個數無關，只和濾波器的大小和濾波器種類的多少有關。隱層的神經元個數,它和原圖像，也就是輸入的大?。ㄉ窠?jīng)元個數）、濾波器的大小和濾波器在圖像中的滑動步長都有關。
