　　一、cd4069中文資料詳解—cd4069介紹及工作原理

　　cd4069是6反相器電路，由六個COS/MOS反相器電路組成。此器件主要用作通用反相器、即用于不需要中功率TTL驅動和邏輯電平轉換的電路中，（非門，1輸入、1輸出）主要用于數字電路中反相的作用。

　　圖1 ? ? ?cd4069實物圖

　　反相器是邏輯電路的一種芯片，輸入高電平輸出低電平，輸入低電平輸出高電平。

　　1、反相器是可以將輸入信號的相位反轉180度，這種電路應用在模擬電路，比如說音頻放大，時鐘振蕩器等。在電子線路設計中，經常要用到反相器。

　　2、CMOS反相器由兩個增強型MOS場效應管組成，其中V1為NMOS管，稱驅動管，V2為PMOS管，稱負載管。NMOS管的柵源開啟電壓UTN為正值，PMOS管的柵源開啟電壓是負值，其數值范圍在2~5V之間。為了使電路能正常工作，要求電源電壓UDD》（UTN+|UTP|）。UDD可在3~18V之間工作，其適用范圍較寬。

　　二、cd4069中文資料詳解—cd4069引腳圖及功能

　　1、cd4069引腳圖

　　圖2 ?CD4069引腳圖與內部結構圖

　　2、cd4069引腳說明

　　3、cd4069封裝

　　圖3 ? ?cd4069封裝

　　三、cd4069中文資料詳解—cd4069電氣參數

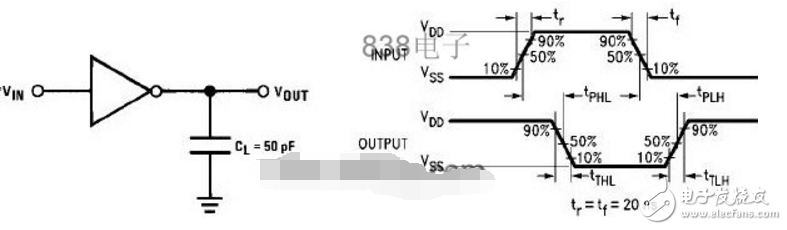

　　1、cd4069交流測試電路和波形切換時間

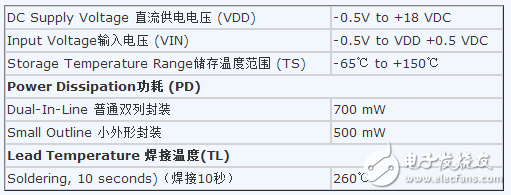

　　2、cd4069絕對最大額定值：

　　3、cd4069建議操作條件：

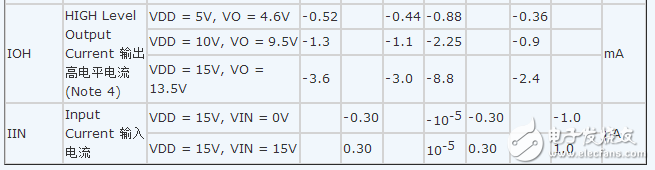

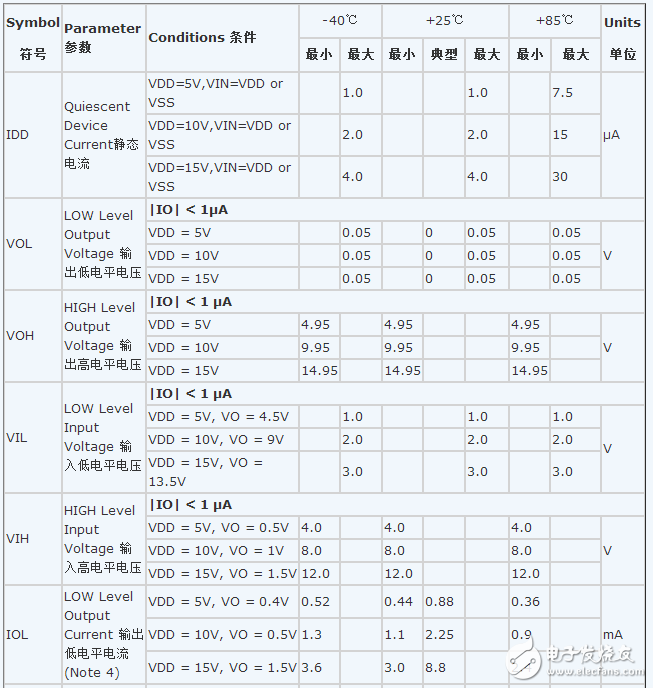

　　4、cd4069直流電氣特性：

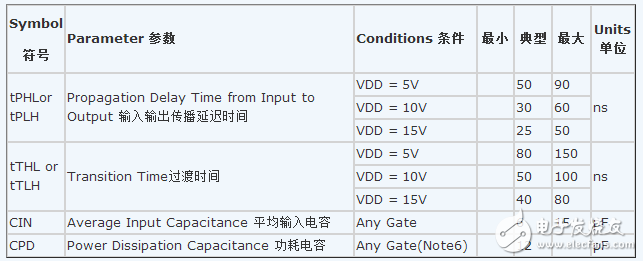

　　5、cd4069交流電氣特性：

　　四、cd4069中文資料詳解—cd4069應用電路

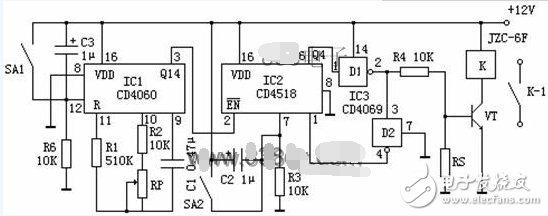

　　1、精確長延時電路

　　原理如上圖所示。

　　通電后，時基振蕩器震蕩經過分頻后向外輸出時基信號。作為分頻器的IC2開始計數分頻。當計數到10時，Q4輸出高電平，該高電平經D1反相變?yōu)榈碗娖绞筕T截止，繼電器斷電釋放，切斷被控電路工作電源。與此同時，D1輸出餓低電平經D2反相為高電平后加至IC2的CP端，使輸出端輸出的高電平保持。電路通電使IC1、IC2復位后，IC2的四個輸出端，均為低電平。而Q4輸出的低電平經D1反相變?yōu)楦唠娖?，通過R4使VT導通，繼電器通電吸和。這種工作狀態為開機接通、定時斷開狀態。

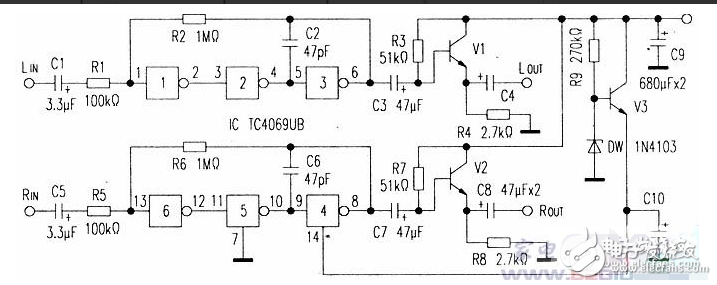

　　2、CD4069雙聲道放大器

　　利用數字集成電路TC4069UB（六反相器）、三只普通晶體管制作了一款雙聲道線路放大器。該集成電路內部有P型、N型兩只場效管，若在反相器的輸出端與輸入端間增添一只負反饋偏置電阻，可將反相器工作點Q偏置在線性放大區，兩只場效管均工作于放大區。雖然此放大區較窄，線性程度略差，但輸入阻抗高，噪聲小、功耗低，電壓增益高，是一些常見電路無法比擬的。

　　工作原理

　　輸入信號經C’R’加到反相器輸入端，R’是反相器輸入電阻。經過三級反相器放大后的信號，經V’射極輸出。V’射極電阻值較大，主要提高V’的輸入阻抗，減少對前級反相器的影響。C3除將反相器輸出信號耦合到V’的基極外，還將反相器與V’的直流通路隔離。為了使電路穩定工作，除了在三級反相器的輸出與輸入之間用R2產生負反饋之外，還在末級反相器的輸出與輸入之間（③腳與⑤腳間）接C2，使電路對高頻信號有更強的負反饋作用。

　　穩壓電源由V3、DW、R9組成簡單的串聯穩壓電路。

　　元件選擇

　　無特別要求，印制板上最好采用14腳插座，以免焊接時損壞TC4069UB。V1、V2、V3β值應》50，可用任何型號的NPN型晶體管，L、R聲道的元件盡量參數一致。只要元件選取合理，無錯，漏焊，無需調試，就可以正常使用。

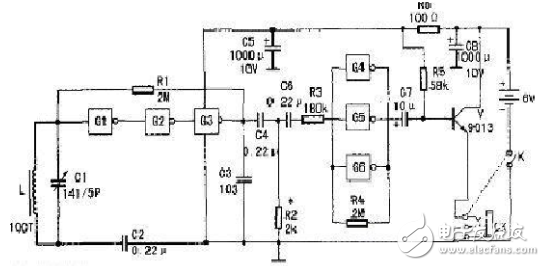

　　3、采用數字電路CD4069制作的收音機電路

　　電路原理圖如附圖所示。線圈L和可變電容C1構成調諧回路，選出所需要的電臺。經非門G1-G3的高頻放大后，由非門G3的輸出端輸出信號，再由電容C3進行濾波，把含有高頻信號的直流電變?yōu)楹幸纛l信號的直流電，很顯然這里省去了二級管檢波。經電容C4的隔直流作用后，落在負載電阻R2上的就只有音頻信號。再通過過非門G4-G6的低頻放大，信號通過電容C7加到三極管V的基極進行阻抗變換和功率放大，由三極管的發射極輸出信號。最后由耳機發出聲音。

　　電阻R6、電容C5和C8構成退耦電路，防止電路產生低頻自激。這里采用6V的電源，目的是提高放大器對高頻信號的放大能力。通過實驗發現當使用3V電源時，由非門構成的放大器對高頻信號幾乎沒有放大的作用。電路中，電容C2為高頻旁路電容，用于切斷直流電，讓高頻信號通過，電阻R1和R4為放大器的偏置電阻。而放大器接入R3有利于改善放大器的性能。

　　元件選擇G1～G6選用非門HCF4069或CD4069?？勺冸娙軨1選用型號為CBM-233P。電容量在5—141p之間變化。電感線圈L用直徑0．18mm的漆包線在5×3×55mm的磁棒上繞100匝。三極管V用9013，β在150—200之間的。CK選用帶開關的3．5mm立體聲插口。電源用4節5號電池。耳機用32歐姆的立體聲耳機。除電解電容外，其他電容都用瓷片電容。

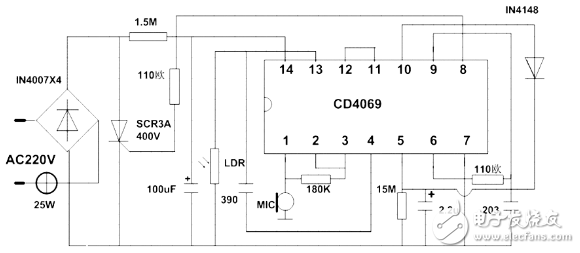

　　4、用CD4069制作的聲光控開關電路

　　這里所剖析的聲光控開關．靈敏度高，電路簡單，元件少而易裝，讓學生仿制，一裝就成。該電路主要由六非門IC（TC4069UBP）、光敏電阻LDR、壓電陶瓷片MIC和單向可控硅SCR等元件組成。電原理圖如附圖所示。工作原理與照明燈ZMD串聯的市電經D1-D4整流，R1限流降壓，C1濾波后為IC（14）腳提供約3．2V的工作電壓。白天，光敏電阻LDR因受光阻值很低，IC的（13）腳呈低電平，繼而使⑧腳保持低電平，把可控硅PCR606J的G極拉為低電平，使可控硅失去觸發而截止，照明燈ZMD沒有電源通路而熄滅。黑夜到來，光敏電阻LDR失去光照，呈高阻值，但因其一端接地，所以IC（13）腳仍為低電平。一旦有腳步聲等聲音信號被MIC檢測到（這里所用的壓電陶瓷片不是起發聲作用，而是起聲電轉換作用），就有脈沖電壓從IC①輸入，繼而使④腳輸出正脈沖信號，經C3耦合至（13）腳，從而在IC內部各反相器及外圍阻容元件的作用下，令⑧腳輸出高電平，再經R2到SCR的G極，觸發可控硅導通，使照明燈ZMD有電源回路而點亮。R3的作用是調整IC①腳電位，使非門處在翻轉的臨界點偏低一些，提高靈敏度。

　　隨著燈亮?xí)r間的延長，電容C2上的電荷經R4緩慢放電，當IC⑤腳電平下降至非門翻轉的臨界點以下時（實測約為0.75V），⑥腳即輸出高電平，這時在IC內部反相器的作用下，⑧腳輸出低電平，從而關斷可控硅，使燈熄滅。燈亮?xí)r間的長度與R4阻值和C2的容量有關，按圖所標的數值可保持燈亮30秒左右，滿足人們走過樓道后自動熄滅，進入下一個聲音信號到來的等待狀態，達到節約用電的目的。調試試驗時用黑膠布把光敏電阻封閉，使LDR得不到光照，接通市電后ZMD會稍微閃亮一下，然后鼓掌或說話，給MIC提供聲源，ZMD會立即點亮延遲30秒鐘左右而告成功。另外，建議在C3上并接一只4.7nF左右的電容，以便低頻信號的耦合。

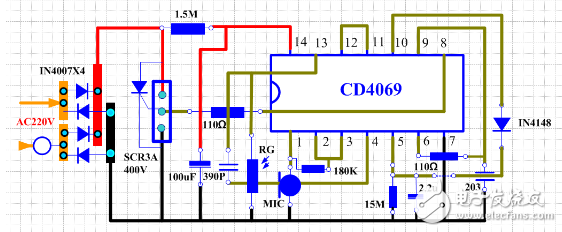

　　圖 ? CD4069聲光控開關電路線路板圖
