[原創] TI TIDA－01627 USB Type－C PD 45W移動電源參考設計

TI公司的TIDA－01627是USB Type-C PD 45W移動電源/充電寶參考設計,用來對筆記本電腦,手機或基于Type-C/PD設備進行充電,支持5V/3A,9V/3A,14.8V/2A,15V/3A和20V/2.25A,連接到USB PD源后能自動蕩進行充電.本文介紹了參考設計TIDA-01627主要特性和指標,框圖,電路圖,材料清單和PCB設計圖.

This power bank reference design offers highlyintegratedUSB Type-C™ power delivery (PD) forcharging notebooks. The key aspect of this design isto reduce the bill of materials (BOM) cost whilemaintaining the overall functionality.The designimplements unique considerations for reducingquiescent current and covers all the required aspects to guide users through the part selection and trade-offconsiderations.

For many, carrying multiple devices is a normal if not necessary part of daily life. The average user’sdependency on these gadgets continues to increase while the overall battery life is decreasing. Manyusers have no choice but to carry an alternate portable source of power to help recharge gadgets while onthe move. This reference design offers a power bank solution that can provide 45 W of power to charge a notebook while away from traditional power sources.This reference design has been built around two key components: TPS65987D and BQ25703A.

TPS65987D is the PD controller which controls all of the USB Type-C™ and PD negotiations, in additionto controlling the BQ25703A battery charger over I2C. This battery charger chip manages all the powerand battery charging. The chip also works as a reverse buck-boost to provide power in on-the-go (OTG)mode. TPD8S300 provides protection from electrostatic discharge (ESD) and VBUS to CC short and the TPS563200 generates 3.3 V from the battery to power the PD controller.

參考設計TIDA-01627主要特性:

• Supports 5 V at 3 A, 9 V at 3 A, 14.8 V at 2 A, 15 Vat 3 A, and 20 V at 2.25 A for Power Data Objects(PDOs)
• Supports up to 45 W of Power to Charge PortableDevices
• Automatically Charges After Connecting to USB PDSource

參考設計TIDA-01627主要指標:

參考設計TIDA-01627應用:

• Charging Notebooks
• Charging Cell Phones
• Charging or Powering Other USB Type-C or PDDevices

圖1.參考設計TIDA-01627外形圖

圖2.參考設計TIDA-01627框圖

[原創] TI TIDA－01627 USB Type－C PD 45W移動電源參考設計

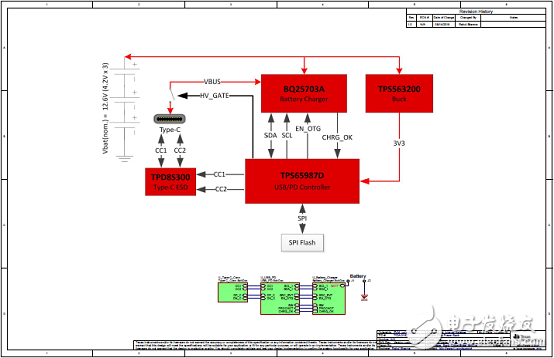

圖3.參考設計TIDA-01627電路圖(1)

[原創] TI TIDA－01627 USB Type－C PD 45W移動電源參考設計

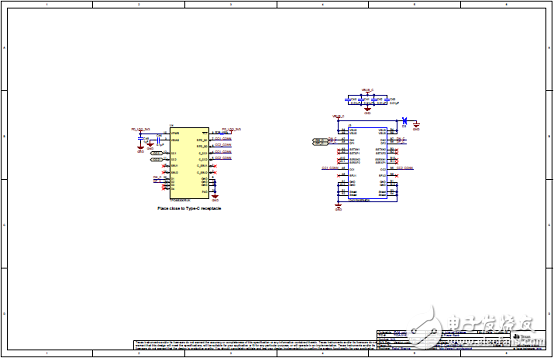

圖4.參考設計TIDA-01627電路圖(2)

[原創] TI TIDA－01627 USB Type－C PD 45W移動電源參考設計

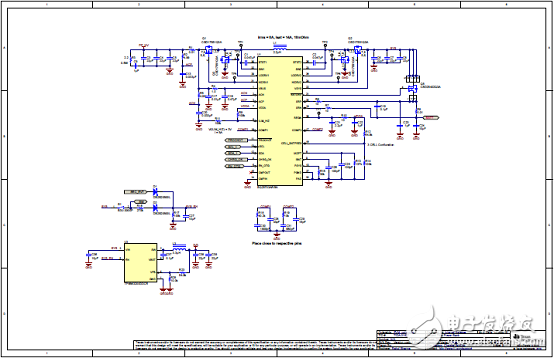

圖5.參考設計TIDA-01627電路圖(3)

[原創] TI TIDA－01627 USB Type－C PD 45W移動電源參考設計

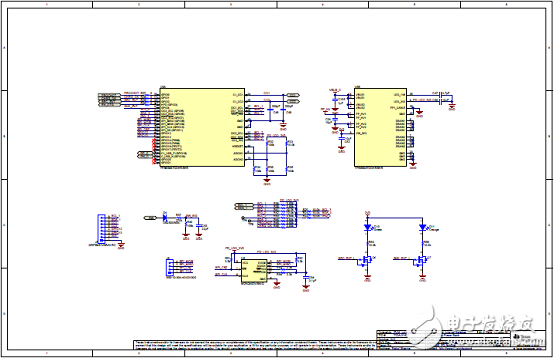

圖6.參考設計TIDA-01627電路圖(4)
參考設計TIDA-01627材料清單:

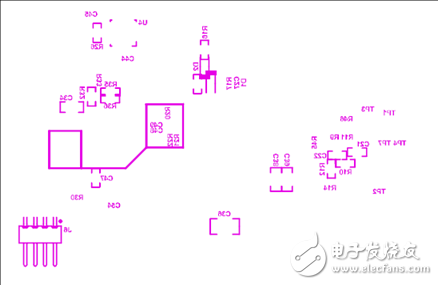

圖7.參考設計TIDA-01627 PCB設計圖(1)

圖8.參考設計TIDA-01627 PCB設計圖(2)

圖9.參考設計TIDA-01627 PCB設計圖(3)

圖10.參考設計TIDA-01627 PCB設計圖(4)

圖11.參考設計TIDA-01627 PCB設計圖(5)

[原創] TI TIDA－01627 USB Type－C PD 45W移動電源參考設計

圖12.參考設計TIDA-01627 PCB設計圖(6)

圖13.參考設計TIDA-01627 PCB設計圖(7)

圖14.參考設計TIDA-01627 PCB設計圖(8)

圖15.參考設計TIDA-01627 PCB設計圖(9)

圖16.參考設計TIDA-01627 PCB設計圖(10)

圖17.參考設計TIDA-01627 PCB設計圖(11)

圖18.參考設計TIDA-01627 PCB設計圖(12)

圖19.參考設計TIDA-01627 PCB設計圖(13)
詳情請見:

和
以及
和
tidue65a.pdf
tidrvy9a.pdf
tidrvz0a.pdf
