一、RS232標準中的RTS與CTS

　　RTS，CTS------請求發送/清除發送，用于半雙工時的收發切換，屬于輔助流控信號。半雙工的意思是說，發的時候不收，收的時候不發。那么怎么區分收發呢？缺省時是DCE向DTE發送數據，當DTE決定向DCE發數據時，先有效RTS，表示DTE希望向DCE發送。一般DCE不能馬上轉換收發狀態，DTE就通過監測CTS是否有效來判斷可否發送，這樣避免了DTE在DCE未準備好時發送所導致的數據丟失。

　　二、MODEM硬件流控中的RTS與CTS

　　按照SIMCOM公司的解釋，RTS和CTS是獨立，

　　1.RTS是模塊的輸入端，用于MCU通知模塊，MCU是否準備好，模塊是否可向MCU發送信息，RTS的有效電平為低。

　　2.CTS是模塊的輸出端，用于模塊通知MCU，模塊是否準備好，MCU是否可向模塊發送信息，CTS的有效電平為低

　　從文字看，RTS和CTS是獨立的，不存在每次單向數據傳輸?shù)陌l(fā)起者問題。如果主機輸出RTS有效，那么模塊有數據就會發往主機；如果模塊輸出CTS有效，那么主機就可以將數據送達模塊接收。

　　三、通信協議中的RTS與CTS

　　RTS/CTS協議即請求發送/允許發送協議，相當于一種握手協議，主要用來解決“隱藏終端”問題。“隱藏終端”（Hidden Stations）是指，基站A向基站B發送信息，基站C未偵測到A也向B發送，故A和C同時將信號發送至B，引起信號沖突，最終導致發送至B的信號都丟失了。“隱藏終端”多發生在大型單元中（一般在室外環境），這將帶來效率損失，并且需要錯誤恢復機制。當需要傳送大容量文件時，尤其需要杜絕“隱藏終端”現象的發生。IEEE802.11提供了如下解決方案。在參數配置中，若使用RTS/CTS協議，同時設置傳送上限字節數----一旦待傳送的數據大于此上限值時，即啟動RTS/CTS握手協議：首先，A向B發送RTS信號，表明A要向B發送若干數據，B收到RTS后，向所有基站發出CTS信號，表明已準備就緒，A可以發送，其余基站暫時“按兵不動”，然后，A向B發送數據，最后，B接收完數據后，即向所有基站廣播ACK確認幀，這樣，所有基站又重新可以平等偵聽、競爭信道了。

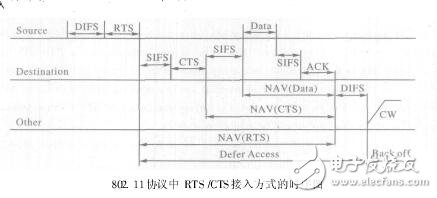

　　RTS/CTS機制接入方式時序圖

　　目前，無線網絡已經得到了廣泛應用。但是，同有線通信信道相比，無線信道條件惡劣，更容易出現丟包、碰撞、重傳等現象，尤其是其中的任何傳輸都要依賴于共享的、開放的無線媒質，使得無線網絡付出更多的帶寬損耗，減少了網絡的吞吐量。因此，無線網絡中MAC協議的性能對網絡整體性能起著尤為重要的作用.IEEE 802. 11b標準［1］定義了可選的RTS /CTS（request-to-send /clear-to-send）機制，通過聯合虛擬載波偵聽和物理載波偵聽，MAC協議實現了帶有沖突避免的載波偵聽多路復用（CSMA /CA）的接入方法。

　　首先介紹一下隱藏節點問題。由于無線號覆蓋范圍有限，在無線網絡中不是每個節點可以感應到其他所有節點。例如兩個節點都位于一個接人點（AcceasPoinr，AP）的覆蓋范圖中，但不在相互的信號范用內。由于兩者都不能檢測沖突，當兩個站試圖向AP發送消息時，就會重復發生碰撞，故隱藏節點問題會顯著地降低無線網絡性能。

　　為了解決無線網絡中的隱藏節點問題，802 .11協議提供了一種基于RTS/CTS握手的接人方式，其幀時序圖如圖1所示。在數據分組發送之前，采用RTSVCTS握手獲得信道使用權，目的節點收到數據后發送ACK釋放對信道的占用。由FRIS/CIS消息很短，減少了沖突概率，因此RTS/CIS方式在數據分組較長的情況下可以大大提商網絡的性能。個無線節點可以工作在“混合”模式下，當數據包長度大于RTS限時（ =2347octets），采用RTS/CTS方式傳送;反之，則采用基本方式傳送，也就是說無需RTSVCTS握手，直接將數船發送出去。

　　在RTS/CTS機制工作過程中，發送者利接收者在傳輸數據之前使用RTS幀和CTS幀進行挫手。當握手開始時，發送者會在SIFS時問間隔內發送一個RTS幀通知所有相鄰節點它將要發送數據包。在RTS幀中有一個網絡分配矢量（Network AllcationVector，NAV）字段米表示它將需要占用多少時間的信道來進行數據的傳送，這個幀包含的時間可以用來定義發送數據和返問確認幀所需要的時間長度。每- 一個收到俏息的節點讀取其持續時間字段，并且I要按照這個方法來重新設置NAV。如果NAV維持的是一個非零值，那么就沒有節點能發送信息。然后，接人點用CIS幀米回應相應節點，以此米告訴在該接人點信號范圍內能夠接收到該信息的所有節點，現在的傳輸介質正在被占用，它們必須要暫停數據的發送。所有書點偵聽CTS包，讀取其持續時間字段并再次更新它們的NAV。在接收到CTS幀后，發送RTS幀的節點就將繼續發送信息。
