1.引言

　　家庭安防是困擾人們很久的問題，目前“智能家居”的崛起可以說不光解決了這一問題，而且提高了人們的生活質量。但是它的高額費用是大多數人所負擔不起的，本文提出了一款簡單、低廉的專一家庭安防系統來滿足廣大消費者的需求。

　　2.系統硬件電路結構設計

　　如圖1所示，硬件電路由嵌入式核心電路板和外圍設備構成。核心板處理器為三星S3C2440，運行主頻率400MHz，存儲單元由8M×16Bit K9F2808UOC NAND FLASH和4M×16Bit HY57V641620HG SDRAM存儲芯片構成。外圍設備由遮光式光電傳感器、圖像撲捉攝像模塊及GPRS（通用無線分組業務）模塊組成。

　　3.各模塊功能

　　3.1 遮光式光電傳感器及圖像采集

　　如圖2所示，光電傳感器由發光器和接收器組成，發光器發射出的紅外光對準接收器，當有目標把光線擋住時，接收器的輸出發生變化，產生上升沿觸發信號輸出。

　　該信號直接傳送到攝像頭，啟動圖像采集，經USB口送入嵌入式處理器。遮光式光電傳感器具有效率高，檢測范圍廣等特性。

　　3.2 嵌入式處理器模塊

　　處理器S3C2440完成系統初始化后，當居室內發生異常收到拍照的數字圖像數據后，壓縮成MMS支持的JPEG格式圖像數據流，進行MMS封裝，通過彩信通道傳送［2］.ARM處理器通過AT指令將封裝好的圖像數據發到GPRS模塊，同時啟動室內報警蜂鳴器。

　　3.3 GPRS通信模塊

　　選用Siemens公司生產的MC35i型GPRS模塊，它具有體積小、重量輕及功耗低等多種特點，且穩定性和性價比相對較高。MC35i模塊具有 GPRS，USSD和CSD三種數據傳輸方式，并且支持語音、SMS及FAX等功能，其理論傳輸速率高達171.2kb/s，且具有通信傳輸時延較小的特點。GPRS模塊將圖像數據經移動網絡發送到指定用戶，實現家居安防的實時監控。

　　4.系統工作流程

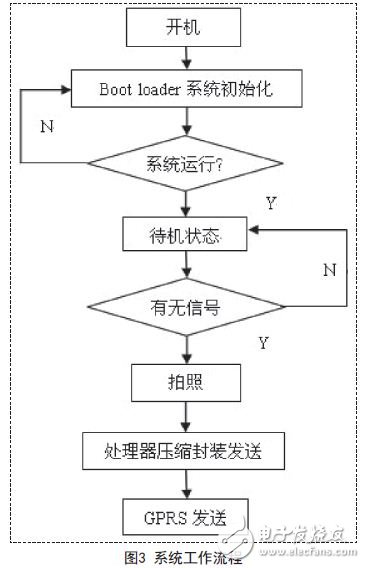

　　圖3為系統工作流程，當戶主外出時開啟電源，開機后，初始化系統，包括硬件初始化，存儲器初始化，映射建立等。

　　初始化完成后系統進入待機狀態，當竊賊人進入紅外遮光傳感器的監控范圍時，光線被切斷產生上升沿觸發信號，啟動攝像頭模塊拍照，ARM處理器完成相應處理后，經GPRS模塊及互聯網實現遠程實時監控。

　　5.系統功能的調試與實現

　　5.1 GPRS參數設置

　　GPRS模塊要上網進行操作，必須先對一些參數進行設置。

　?、偻ㄐ挪ㄌ芈实脑O置：AT+IPR=，設置MC35i的固定波特率。若rate為0，表示使用自動波特率，在MC35i關閉后，設置的值不起作用，MC35i默認波特率為57600bps.對于GPRS，可設置為115200bps或者230400bps.

　?、诮尤刖W關（移動夢網）的設置：AT+CGDCONT=I，“P”，“CMNET/CMWAP”。

　?、垡苿咏K端類別（B類）的設置：AT+CGCLASS=“B”。

　?、軠y試GPRS服務是否開通：AT+CGACT=I，若為命令l，則GPRS功能被激活，如果返回OK，表明GPRS連接成功;反之，返回ERROR.

　　在接入網關時，應該注意用戶所使用卡的類別，進行不同的設置。因為全球通卡使用“CMNET‘‘功能，而動感地帶卡使用”CMWAP“。

　　5.2 AI指令

　　GPRS模塊用的西門子公司的MC35i，采用AT指令來控制GPRS模塊上網。GPRS模塊要進行撥號連接到GPRS網絡上，需要用以下兩條指令：

　?、貯T+CGDCONT=l，”IP“，”CMWAP“，用于設置GPRS模塊接入移動WAP網關。

　?、?a target="_blank">ADT*99***1#，表示服務碼99建立一個連接，其中”l“表示PDP上下文的一個數字編號。

　　利用ATD指令，撥號成功后即返回”CONNECT“，至此就完成了GPRS模塊撥號連接到移動GPRS網絡上的WAP網關。

　　6.小結

　　本系統采用嵌入式結構設計，具有體積小、低功耗，安裝簡單，操作方便等特點。當室內有人居住正?；顒訒r，關閉系統開關，系統不工作;當主人外出室內無人時，打開系統開關，進行實時居室監控，一旦發生異常，立即啟動遠程報警，向主人發出報警信息，同時觸發室內報警蜂鳴器，在震懾竊賊的同時，使主人及時進行異常事件處理，確保了居室的財產安全，使損失減少到最小。
