隨著電子設備和電器品種逐步增加無線控制和通信功能，無線連接的使用范圍迅速擴大。這種射頻無線功能的增加方便了消費者使用。然而，實現無線連接并不容易。射頻方面需要考慮諸多的問題，如天線設計和調制的設置，這和傳統的車載控制要求非常不同。此外，監管標準和消費者預期是實現良好的無線性能的關鍵。便宜的無線解決方案，使用非?；镜脑?，性能很差，這些簡單的解決方案通常沒有良好的性能所需要的靈活性，為了提高靈活性所做的其他設計又會使得這種解決方案變得非常昂貴。幸運的是，我們幫您找到了既具備高性能、易用性又兼顧成本的無線解決方案。

　　硬件設計注意事項

　　如何簡單的讓諸多要求都實現在無線應用上，一定程度上取決于解決方案的拓?fù)浣Y(jié)構。一般來說，對于一個給定的無線產品，更高的集成度有助于滿足要求。集成范圍水平從需要晶體管偏置和匹配的完全離散的解決方案到完全獨立的集成解決方案。許多設計方案選擇部分離散的解決方案，如圖1所示的系統。這種方法提供一個已知的發射機的優勢，但仍需要一些外部元件的操作。一個完全集成的解決方案，如圖2所示，基于世強代理的Silicon Labs Si4010無線芯片的高集成方案則幾乎不需要外部元件，大部分的濾波和調諧工作在芯片內部進行。

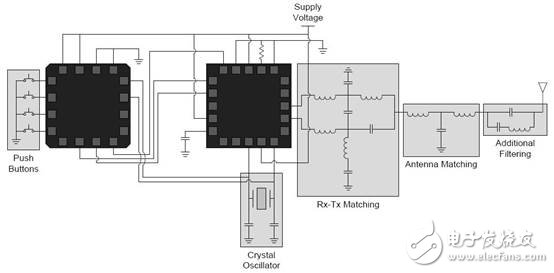

　　圖1：傳統的射頻方案

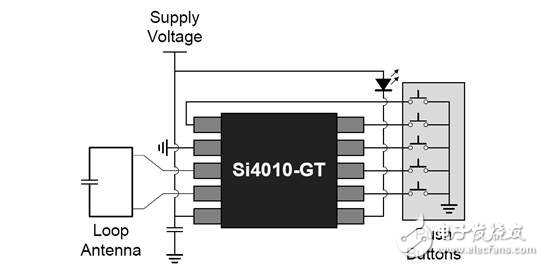

　　圖2：基于SiliconLabs Si4010無線芯片的高集成方案

　　天線選擇：在無線系統中使用的最常見的天線是一個小的PCB天線，但高增益單極和螺旋天線有時會被用在高性能的應用程序。PCB天線在四分之一波長的中心頻率上使用，但產品的形狀通常限制了可用天線的大小，并且對匹配造成更大的負擔，從而降低天線增益。

　　天線匹配和附加濾波取決于所使用的天線與無線IC的性能。如果發射器具有良好的諧波性能或具有良好的選擇性時，可能需要一點額外的濾波。然而，如果無線設備帶外的性能差，則需要特別注意要將帶外的頻率過濾掉。此外，匹配的質量會影響到系統的損失。選擇具有良好的靈敏度的接收器可以減少匹配誤差幅度，簡化設計。

　　芯片配置的考慮

　　無線設備還必須校正發送和接收的信息。調制方式、數據速率、頻率偏差和接收機帶寬等一些基本參數都需要配置以確保該設備能夠正常工作。數據率的選擇通常是可以優化范圍的低數據率或可以優化電池壽命的高數據速率之間的平衡。數據傳輸速率也受數據量的影響，大數據的應用，如音頻或視頻的傳輸，需要更高的數據傳輸速率。

　　無線IC的性能和頻率源（晶體）的精度影響頻率偏差和接收機帶寬。接收機的帶寬決定了系統中允許多少噪聲，從而對系統的靈敏度和整體范圍有重大影響。如果頻移鍵控（FSK）調制用于計算發射機和接收機的振蕩器容差誤差和頻率偏差的距離時，它必須足夠大。無線IC的功能，如自動頻率校準，可以幫助保持接收機帶寬較窄的產品，即使在選擇了更便宜的，不準確的結晶的情況下。為了確保良好的性能，優化這些參數是非常重要的。

　　一些無線設備，可以通過內設寄存器進行配置。然而，寄存器的設置是很困難的，因?yàn)橐粋€(gè)單一的配置參數可能影響多個寄存器的設置。一些設備包括應用程序編程接口（API）代碼轉換器可以將單一寄存器編碼設置成更易于管理和更容易理解的命令。這些命令，通過無線IC和微控制器（MCU）之間的接口（通常為SPI或I2C接口）發送到設備。

　　無線解決方案的實例

　　無線系統有很多的性能要求，實施起來也具備一定的復雜性。設計目標應該是找到一個簡單及廉價的解決方案。理想的無線解決方案需要采用廉價的且高性能的無線設備與易于開發的應用程序。例如，世強代理的Silicon Labs Si4455 EZRadio?收發機具有高輸出功率和超過行業其他產品的諸多性能，如電流消耗，靈敏度，選擇性和阻塞。同時它也具備行業內其他產品不多見的一些功能，諸如自動頻率控制及負責處理通信數據結構的內部包處理程序。

　　此外，Silicon Labs提供了一個示范板（參見圖5），可以用來作為評價工具，并作為硬件設計的基礎。該演示板分為兩部分，RF部分和MCU部分。這種配置使得Demo板可以直接進行測試或是去掉RF部分針對應用本事進行測試。Silicon Labs公司還提供完整的原理圖和PCB布局文件，可聯系世強索取，該主板可以作為一個參考設計。

　　圖3：Si4455 EZRadio開發板

　　一個易于使用的配置工具為Ezradio芯片簡化了開發過程（如圖6所示），該工具可以幫助開發者確定每個應用程序的優化設置。配置向?qū)Вㄒ?jiàn)圖7）有助于確保設計保持在監管標準并提供了一系列可能的配置，您也可以選擇提供所需的頻率和振蕩器容差，讓軟件決定接收機的帶寬，確保提供最佳的性能。以上工作完成以后，該軟件就可以提供所需配置的全部代碼，甚至可以提供應用程序初始狀態下的演示代碼。

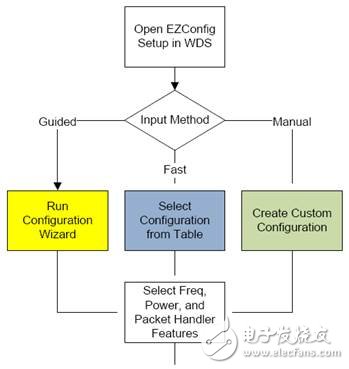

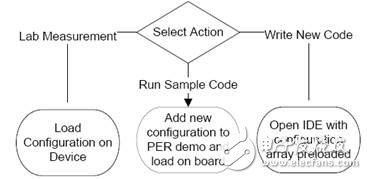

　　圖4? 射頻芯片EZconfig配置步驟

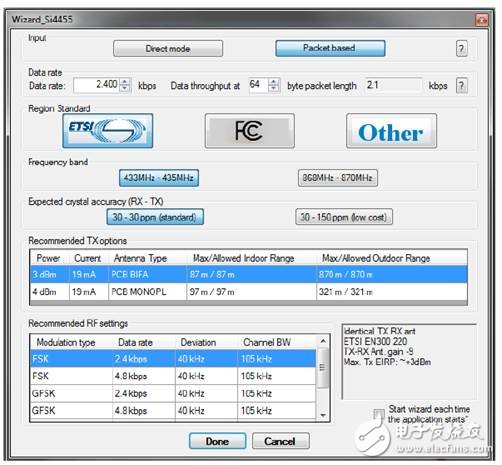

　　圖5 無線開發套件軟件的EZconfig配置步驟向?qū)?/p>

　　總體而言，這種類型的無線產品可以滿足許多設計不同的產品，大大簡化了在應用程序中實現無線連接的難度。高性能、易于使用，有用的支持工具確保更多的設計裕量及更易實現的設計。此外，由于無線IC價格相對低廉，額外支持組件的成本較小，該解決方案的系統級成本通常會減少。這當然歸功于設備的高性能和高集成性。
