本文介紹了單片機通過控制伺服電機來實現模切燙金機控制系統中金箔的定位控制，具有設定、顯示、控制等功能。

1.概述

用加熱的方法將膠粘劑熔融，而把金屬箔片或色片燙印到紙張或其他材料表面，以形成特殊的裝飾效果，這就是燙金。

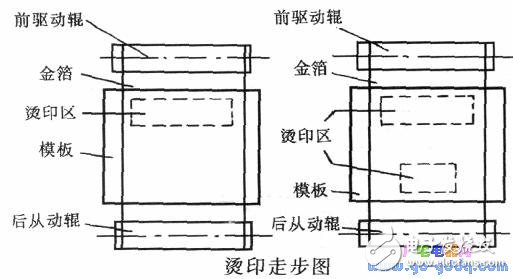

隨著物質文化生活水平的提高，人們對于包裝、裝飾材料的要求也越來越高，只有將計算機控制引入到模切燙金機的控制系統中，才能提高模切燙金機的生產效率和產品質量。在燙印時有兩種情況如圖l所示，一種是需燙印區域為連續的燙印區域如圖1中左圖所示，此時需控制金箔走一步，燙印加熱模板運動一次，再走一次，再運動一次，不斷重復，完成成批印品的燙印工作。二種是燙印區為兩個或兩個以上不連續的燙印區如下圖中右圖所示，如仍采用第一種方案，將使中間區域的金箔浪費掉，為此采用金箔走一小步，燙印加熱模板運動一次，再走一小步，再燙印，此時接續下面部分的金箔已被燙印，因此需走一大步，跨過這些金箔再燙印，才能滿足印品的燙印要求，并使這一過程不斷重復，完成這類印品的成批燙印，這就避免了金箔的浪費。我們將走一小步稱為走步量(X)，走一大步稱為跳步量(Y)，走多少小步，再走一大步稱為走步數，其值的大小取決于中間未燙印區域的大小，由用戶根據燙金版面的要求自己設定。以前上述控制多采用機械方式控制，系統結構復雜，定位精度差，成本高。為了彌補這些不足，使模切燙金機可靠、高效、穩定的運行，本系統采用如下的控制方案：

(1)用伺服電機控制金箔的走步及跳步所需的準確起、停。

(2)系統具有顯示功能：顯示當前印品的走步量、跳步量、走步數。

(3)系統具有鍵盤管理功能：通過鍵盤設置走步量、跳步量、走步數，運行／置數切換，系統復位等控制。
