張廣超1，馬尚昌1，劉鈞2

（1.成都信息工程大學 電子工程學院，四川 成都 610225； 2. 華云升達(北京)氣象科技有限責任公司，北京 102200）

摘要：針對目前在氣象研究領域中日照采集系統作業質量效果和實時性差、系統智能化程度低以及科技含量低等問題，對日照采集系統的通信方式、傳輸平臺、通信形式、位置定位及數據存儲等方面進行了研究，提出了一種基于 GPRS 的遠程無線采集日照數據系統。該系統以 GPRS 網絡和Internet作為遠程信號的傳輸平臺，采用了 STM32 處理器和 SIM900A 作為基本的硬件平臺。日照傳感器采用良好的感應元件和材料，其感應部件和數據采集處理單元集成在光筒內；計算機端軟件實現了對日照數據的定時接收處理和查詢歷史數據操作等功能。

關鍵詞：日照數據采集；網絡傳輸；GPRS通信；數據處理

中圖分類號：TP399文獻標識碼：ADOI： 10.19358/j.issn.1674-7720.2017.10.024

引用格式：張廣超，馬尚昌，劉鈞.日照數據采集系統設計與實現［J］.微型機與應用，2017,36（10）：85-88.

0引言

*基金項目：國家重大科學儀器設備開發專項(2012YQ110205)

世界氣象組織對日照時數的定義是:在給定時段內直接太陽輻照度達到或超過120 W/m2的各分段時間的總和［12］。日照時長數據的測量是太陽輻射時間分布測量的重要組成部分。日照時數資料的主要用途是表征當?shù)氐臍夂蚝兔枋鲞^去的天氣狀況，可以認為日照時數較長的地區有強烈的太陽光，產生使人可以保持良好狀態的心理效應；另外，合理利用氣候資源，研究每日的日照時長數據的變化趨勢，在農業上也有很大用途。同時日照時長數據的采集有助于了解太陽、地球表面和大氣間的輻射過程、能量轉換規律以及各輻射量的時空分布，研究大氣成分如懸浮微粒、水汽、臭氧等的分布和變化，滿足醫學、農業、建筑、工業和家庭等對太陽能技術和輻射資料的要求。此外，輻射的分光譜測量可用來取得氣溶膠的光學厚度和大氣渾濁度，在農業生物和醫療衛生方面有著廣泛的用途。

1系統總體設計

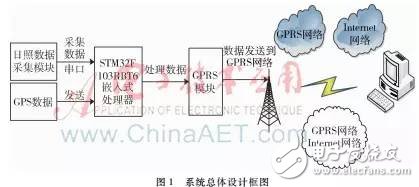

日照數據采集系統研究主要針對硬件平臺的建立、通信系統的搭建、上位機的編寫三大部分來展開，其中硬件平臺核心采用STM32處理器［3］，通用分組無線服務技術 (General Packet Radio Service, GPRS)通信芯片采用客戶識別模塊(Subscriber Identification Module,SIM900A)，SIM900A是緊湊型、高可靠性的無線模塊，采用表面貼裝技術(Surface Mount Technology,SMT)封裝的雙頻全球移動通信系統(Global System for Mobile Communication,GSM)/GPRS模塊，上位機框架采用WinForm［4］形式編寫，主要負責日照數據、全球定位系統(Global Positioning System,GPS)數據的遠程采集以及終端設備的定位，并且對數據進行分析處理。數據傳輸（含日照數據和GPS數據）的設計采用Socket通信方式完成數據通信，由于傳輸?shù)臄?shù)據量不是很大，但要求數據可靠，故采用傳輸控制協議(Transmission Control Protocol,TCP)進行數據傳輸，保證傳輸?shù)目煽啃?。采集?shù)據時，輸入的端口號與IP(Internet Protocol)配置正確時，上位機啟動，等待接收數據。數據庫采用SQL Server 2008設計。系統總體設計框圖如圖1所示。

2系統硬件設計

2.1GPRS模塊

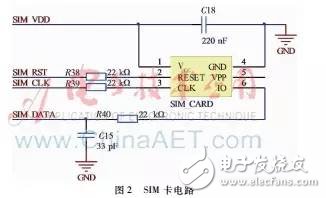

系統選擇了SIMCOM公司的SIM900A作為GPRS數據傳輸?shù)暮诵哪K，SIM900A模塊傳輸速度一般在20 kb/s左右，本系統采集數據的速率大概為2 kb/s，所以SIM900A可以很好地滿足需求。SIM900A出廠默認設置TCP/IP協議，用戶可以通過擴展的標準指令集輕松地使用該模塊進行基于TCP/IP協議的數據傳輸。同時，SIM900A模塊在低功耗和高度節能方面也非常出色，當模塊處于待機狀態時，系統電流僅為1 mA。SIM900A支持標準的8線制串行接口，同時也支持2線制串行接口，便于調試測試。SIM900A模塊支持外部SIM卡，直接與3.0 V SIM卡或1.8 V SIM卡連接。模塊自動檢測和適應SIM卡類型。SIM卡電路如圖2所示。

2.2GPS模塊

由于日照采集站點要布設多個，分布廣且數量多，因此需要將采集站點位置信息發送給監控中心。同時日照數據分析時也需要采集站點經緯度信息。基于成本、開發難度及產品現狀的考慮，系統中采用美國GPS定位系統作為采集系統的定位模塊。其中，本系統采用UBLOX公司的NEO6M作為日照采集系統GPS模塊接收芯片，這款芯片能夠在偏遠或信號較弱的地區接收到衛星信號，定位精度最高可達2.5 m，能夠很好地滿足本系統的需要；能夠提供較高的時間脈沖，其提供的脈沖時間精度能夠達到15 ns，同時能夠接收GPS完整信號；具有接收50個衛星信號通道的功能，能夠接收不同系統的定位信號；接口通信協議簡單，易于集成。GPS與STM32模塊的通信［5］是通過串口實現的，本系統利用USART接收GPS模塊的經緯度信息。GPS模塊及其外圍電路如圖3所示。
