基于ARM-Linux的微慣性單元數據采集與處理

微機械慣性器件是集微型精密機械、微電子學、半導體集成電路等新技術于一身的世界前沿新技術。隨著微電子技術的發展，目前微機械慣性器件憑借其價格低、可靠性高、尺寸小、重量輕等特點引起了國內慣性技術及微電子技術領域的廣泛關注。以陀螺儀和加速度計為核心部件的慣性導航系統已成為現代飛機、大型艦只和潛艇的一種重要導航設備，在其他一些民用領域中也有著十分廣泛和重要的應用。以慣性系統為基礎發展起來的慣性測量和慣性定位系統，可以用于大地測量、地圖繪制、海洋調查、地球物理勘探、管道鋪設選線、石油鉆井定位和機器人等需要大范圍測量及精確定位的場合[1]。

本文在嵌入式Linux環境下使用ARM9開發板實現了對IMU輸出數據的采集和動態顯示，為進一步的工程應用打下基礎。

1 微慣性測量單元IMU

微慣性測量單元由6個傳感器組成，包括3個微機械陀螺儀和3個微機械加速度計，配置在立方體的3個正交平面上。其基本原理為古典的牛頓力學原理，由三根軸的陀螺確定載體的姿態，安裝在三根軸上的加速度計測出載體的加速度值，積分得到速度，再積分得到位移[1，2]。

本文所采用的慣性測量單元為XW-IMU5200。它以DSP為核心處理器，采用16 bit高精度多通道并行A/D轉換。其A/D轉換器的采樣率至少是慣性傳感器帶寬的4倍，能夠保持慣性傳感器的固有頻率。6路并行采集通道可實時接收加速度計和陀螺儀以及溫度傳感器的信號，保證了數據采集的一致性。圖1所示為本文所采用的XW-IMU5200的外觀。

XW-IMU5200內部有一個0.8 μs的計時器。計時器計數從0～216，然后開始新的周期（高位溢出后繼續）。每個數據周期中，在讀取內部計時器之前和之后，分別對兩組慣性測量數據進行采樣，然后將得到的數據做數字濾波并封裝；慣性測量數據、計時器數據、溫度數據通過XW-IMU5200的RS232口送出。

如圖2所示，Ti是周期的起點。從Ti到Ti1為0.1 ms，實現第一組數據的采樣；從Ti1到Ti2為1 ms，讀取內部計時器；從Ti2到Ti3為0.1 ms ，實現第二組數據的采樣；從Ti3到Ti4進行濾波并封裝數據，對IMU為1.8 ms，對IMU而言，最大數據輸出速率約為100 Hz，波特率為115 200 b/s。

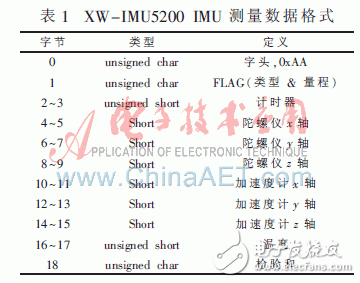

XW-IMU5200的測量數據包為19 bit，其定義如表1所示，數據為Little Endian格式，即低位(LSB)字節在先。

2 Arm-linux環境下的MEMS IMU數據采集實現

2.1 交叉編譯環境的建立

本設計所采用的ARM9開發板為S3C2440處理器，內嵌Linux系統。
因嵌入式開發一般需要在PC機上進行，需要在宿主機建立交叉編譯環境，以下給出建立交叉編譯環境的步驟：
(1)安裝linux環境；
(2)下載交叉編譯文件包 cross-2.95.3.tar.bz2；
(3)建立交叉編譯環境目錄 /usr/local/arm/；
(4)復制安裝包到目錄下，在此目錄下解包文件，命令為：tar jxvf cross-2.95.3.tar.bz2；
(5)配置環境變量，修改bashrc文件，在文件最后一行添加環境變量，代碼為export。
PATH=/usr/local/arm/2.95.3/bin: $PATH，保存退出后重啟Linux。
至此，交叉編譯環境建立完成。

2.2 串口通信的實現

本設計所采用的微慣性單元數據通過RS232串口輸出，同時所使用的ARM開發板上也附有串口，因此完成數據采集必須通過串口通信。

串口通信是儀器儀表設備通用的通信方式，它用于ASCII碼的字符傳輸，主要由地線、發送和接收數據線3根數據線完成，其他線用于握手。

串口通信的最重要的參數配置是：波特率、數據位和奇偶校驗位，在進行串口通信時，必須正確設置參數。Linux中所有的設備一般位于/dev下，串口1和2的名稱分別為/dev/ttyS0和/dev/ttyS1.通過對struct termios結構體的各成員值的設置來進行串口設置，如下：
#include
Struct termio
{
unsigned short c_iflag; /*輸出控制模式標志*/
unsigned short c_oflag; /*輸出模式標志*/
unsigned short c_cflag; /*控制模式標志*/
unsigned short c_lflag; /*本地模式標志*/
unsigned char c_line; /*行標志*/
unsigned char c_cc[NCC; /*控制字符*/
}；
其中，c_cflag包含對數據傳輸率、字符大小、數據位、停止位、奇偶校驗位和硬件流控的設置。
串口配置主函數如下：
int main(void)
{
int fd;
int nread,i;
char buff[512]="0";
if((fd=open_port(fd,1))<0)
{
perror("open_port error");
return;
}
if((i=set_opt(fd,38400,8,'N',1))<0)
{
perror("set_opt error");
return;
}
printf("fd=%d\n",fd);
while(1)
{
while((nread = read(fd,buff,sizeof(buff)))>0)
{
if(buff[i]==0xaa&&buff[i+1]==0x18)；
printf("header found\n ");
}
}
close(fd);
return;
}

串口波特率為9 600 b/s，數據位為8 bit，無奇偶校驗位，1 bit停止位。對于串口的操作同讀寫文件，使用read、write函數。如上串口調通后，根據產品的解碼進行數據的解算，其算法可表示為：

IMU_meas.gyro[i]=IMU_data.gyro[i]*G_S/SCALAR;
//陀螺儀輸出數據解算,i取值1、2、3分別代表正交方向三路陀螺儀

IMU_meas.acc[i]=IMU_data.acc[i]*A_S/SCALAR; //加速度計輸出數據解算，i取值1、2、3，分別代表三路加速度計

本文忽略溫度信息只考慮6路傳感器信息，其中G_S為陀螺儀的角度范圍，A_S為加速度計測量范圍，scalar為常值215。

2.3 數字低通濾波

低通濾波屬于經典濾波的范疇，它通過一定的運算關系改變輸入信號頻率成分的相對比例或濾除某些頻率成分，對MEMS IMU進行濾波的目的就是盡量濾除信號中的各種噪聲成分，因為MEMS IMU輸出信號的有用成分基本位于低頻段，加之實時性能的要求，這里只選擇相比FIR濾波器階次低得多的IIR濾波器[3]。

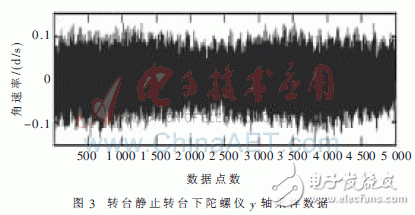

隨機采集一組數據進行濾波說明，如圖3為轉臺靜止?fàn)顟B(tài)下y軸MEMS陀螺儀輸出的5 000點數據，采樣頻率為100 Hz。

基于ARM-Linux的微慣性單元數據采集與處理

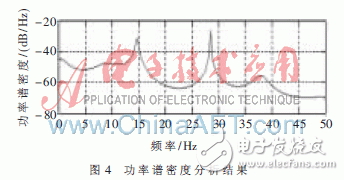

為了確定濾波器的通帶截止頻率，對這組數據進行Yule Walker功率譜密度分析[5]，為了獲得較高的精度，此處取AR模型的階數為30，功率譜密度分析結果如圖4所示。

基于ARM-Linux的微慣性單元數據采集與處理

從圖4中可以看出陀螺儀輸出信號中存在兩個明顯的尖峰，分別位于14.6 Hz和28.5 Hz處，所以通帶的截止頻率必須小于14.6 Hz。這兩個尖峰是指陀螺儀輸出數據隨機誤差的正弦成分，由圖中可知它們對陀螺儀輸出數據的零點漂移起主導作用?？紤]到過渡帶寬的因素，截止頻率的設置最大也應為7 Hz左右。但這一濾波器的任務除了要濾除正弦成分外，也應該濾除大部分的近似白噪聲統計特性的噪聲成分，并且在沒有噪聲情況下陀螺儀的輸出數據應為常數，所以截止頻率設得越低越好。

設計IIR數字低通濾波器必須確定的另一個重要參數是濾波器的階數。階數低時，濾波時延較小，但過渡帶寬過大，濾波效果不明顯，階數高時，過渡帶寬較小，但濾波時延較大。為了既能獲得較好的濾波效果，又能夠最大限度地滿足實時應用，在選擇濾波器的階數時需要做折中考慮?；谝陨戏治觯x擇具有單調下降幅頻特性的巴特沃斯濾波器。

采用巴特沃斯直接型結構，系統函數為：

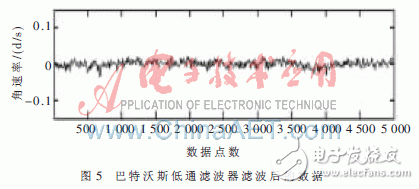

通過分析比較，當通帶截止頻率設為4 Hz左右、濾波器階數設為4時，能得到理想的綜合濾波效果。圖5所示為濾波后的數據。

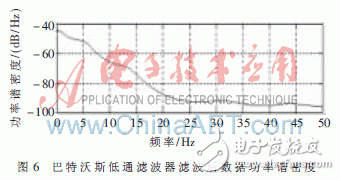

基于ARM-Linux的微慣性單元數據采集與處理
