幾個月前，我曾發表了一篇文章，概述了新Ensigma Series5 RPU系列產品及我們針對不同的全球或區域視頻廣播標準給用戶提供的支持。本文我將就Ensigma RPU如何支持無線廣播標準進行闡述。

音頻廣播具有多個標準

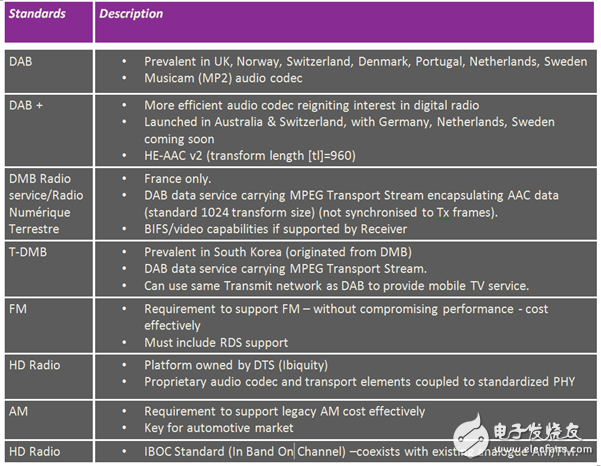

如今，市場上有很多音頻廣播標準。下表是最通用的音頻廣播標準集。

Ensigma RPU支持音頻廣播標準

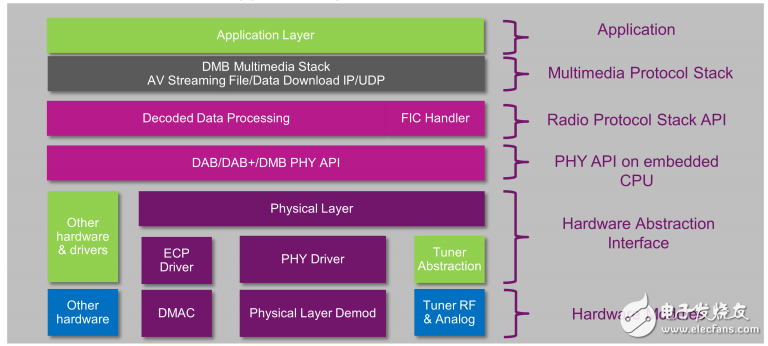

音頻廣播標準若要擴增，非常需要一個靈活的可以支持多種標準的硬件平臺。Ensigma RPU則提供了這樣一個通用的可以支持多種標準的架構。下圖展示了一個典型的用于DAB/DAB+/DMB廣播的分層架構。

該模塊是Ensigma RPU的一部分，包括：

· DMA控制器（DMAC）

· ECP驅動

· PHY驅動

· 物理層

· PHY API層

· 解碼數據處理/FIC處理層

DAB和HD廣播

在以下幾節中，我將討論一些支持DAB/DAB+ 和HD廣播的細節信息，但這個功能大多也適用于其他無線電標準。

DAB整體解碼可以實現以下幾大功能：

· 輸入信號的信號調節。

· DAB信號的自動采集和跟蹤。

· 射頻調諧器的控制（通過API定義的射頻控制功能接口）。

· 從接收的空符號中檢測發射機識別代碼。

· 預估輸入信號的信號噪聲比（SNR）。

· 解調快速信息通道（FIC）和主要服務通道（MSC）的信號、時間和頻率交錯及FIC和MSC子頻道的維特比解碼。

· 增強流模式誤差防護，包括字節同步檢測、卷積交錯和Reed-Solomon解碼。

· Reed-Solomon解碼用于增強分組模式誤差防護。

· 物理層支持的各子通道的解調容量和數量是可以配置的，這使得堆棧界定的系統功能和內存占用之間可以進行一個權衡。

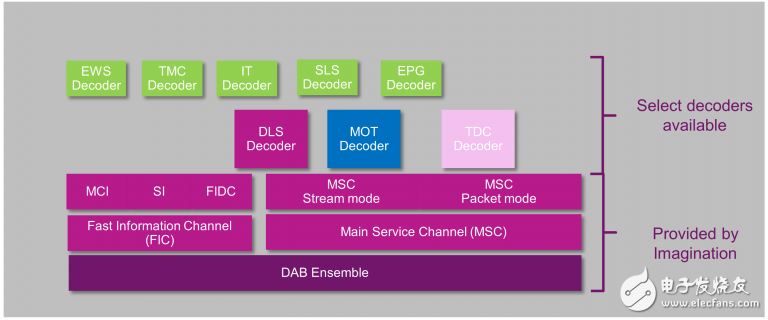

無線協議棧可以實現以下功能：

· 帶寬掃描以識別DAB / DMB信號。

· 快速信息通道詮釋

· 配置PHY以解碼所需的子通道

· 業務重組時可以指示業務構成的變化

· 分組業務組件解碼包括增強分組模式誤差防護

HD無線同Ensigma RPU的 DTS（Ibiquity）核心堆棧和物理層一道進行了進一步的開發。Imagination增強了架構，進一步添加了HD核心和外圍包裝器用于支持多個HD頻道。

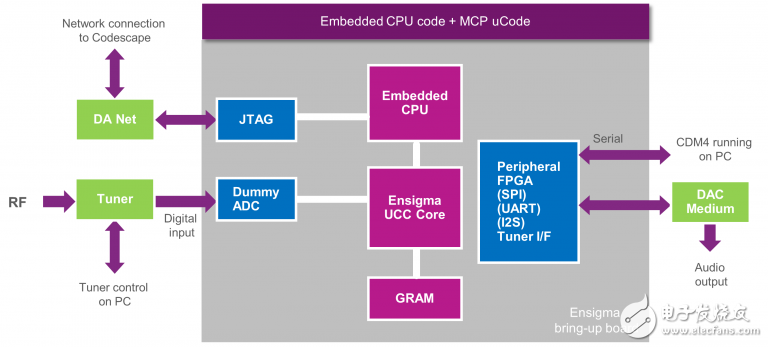

評估平臺

RPU附帶一個評估平臺，支持快速原型設計和標準調諧器測試。而Imagination 的Codescape工具提供相應的工具支持。

總而言之，Ensigma RPU設計靈活，足以應對高速連接、電視解調和無線解調標準的需求。

若對Ensigma通信技術感興趣，請訂閱我們的博客，并在Twitter上關注我們獲取更多有關Imagination Ensigma RPU的資訊。
