FPGA的時鐘頻率同步設計

網絡化運動控制是未來運動控制的發展趨勢，隨著高速加工技術的發展，對網絡節點間的時間同步精度提出了更高的要求。如造紙機械，運行速度為1 500～1 800m／min，同步運行的電機之間1μs的時間同步誤差將造成30 μm的運動誤差。高速加工中心中加工速度為120 m／min時，伺服電機之間1μs的時間同步誤差，將造成2 μm的加工誤差，影響了加工精度的提高。

　　分布式網絡中節點的時鐘通常是采用晶振+計數器的方式來實現，由于晶振本身的精度以及穩定性問題，造成了時間運行的誤差。時鐘同步通常是選定一個節點時鐘作為主時鐘，其他節點時鐘作為從時鐘。主節點周期性地通過報文將主時鐘時間發送給從節點，從節點接收到報文后，以主時鐘為基準進行延遲補償，然后將計算出的新時鐘值賦給從時鐘。這種同步方法造成了從時鐘計數值的不連續，即會出現重復(從時鐘晶振頻率快于主時鐘)或跳躍(從時鐘晶振頻率慢于主時鐘)，而且這種方法并沒有從根本上解決時鐘頻率的不同步問題，因此要進一步提高同步精度很困難。本文研究了一種可對頻率進行動態調整的時鐘，通過對時鐘頻率的動態修正，實現主從時鐘頻率的同步，進而實現時間同步。

　　1 時鐘同步原理

　　要實現兩個時鐘的同步，一是時鐘的計數值要相同，二是計數增長速率要相同。如圖1所示，設主時鐘的頻率為f，從時鐘頻率在Nn-1到Nn時間段為fn-1，在Nn到Nn+1為fn，SyncDelay為同步報文從主站到從站的延遲時間，可以通過延時測量幀采用往返法測量得到，從時鐘要在Nn+1時刻達到與主時鐘相等，那么有：

　　因?yàn)橹鲿r(shí)鐘是周期性發出同步報文，所以有Mn+1-Mn=Mn-Mn-1=T，由式(2)和(3)可得：

　　kn就是時鐘頻率調整系數。在每個同步周期可以計算出頻率調整系數，然后通過相應的硬件電路來實現頻率調節。

　　2 可調頻率的時鐘設計

　　可調頻率時鐘是一種完全由數字電路組成的時鐘計數器，構造簡單，可以很方便地在FPGA中實現，原理如圖2所示。該頻率可調時鐘由一個戶位時鐘計數器，q位累加器和r位頻率補償值寄存器組成。每個晶振周期，累加器與頻率補償寄存器中的FreqCompValue相加，并將結果保存到累加器。如果累加器發生溢出，時鐘計數器的值就增加1；反之，時鐘計數器保持不變。由此可以看出，晶振頻率和頻率補償值FreqCompValue的大小決定了累加器的溢出速率，也決定了時鐘計數器的計數頻率。所以可以通過調整FreqCompValue來調節時鐘頻率。為了實現高精度時鐘，晶振頻率要比時鐘頻率高。設晶振頻率為FreqOsc，時鐘計數頻率為FreqClk，分頻比為DivRatio，同步周期為SyncInterval，補償精度為Precision，p、q、r可由下列公式得出：

DivRatio=FreqOsc／FreqClk (5)

　　在本系統中，取FreqClk為50 MHz，F(xiàn)reqOsc為60MHz，則DivRatio為1．2。當同步周期為1 s時，補償精度Precision可選10-9，由公式可選擇r=q=32，p=64。頻率補償初值由下式求出：

FreqCompValue=2q／DivRatio=232／1．2=32d3579139413

　　在時鐘輸出算法中，該值由頻率調整系數動態調整：

FreqCompValuen=kn·FreqCompValuen-1 (10)

　　3 頻率補償算法在FPGA中的實現

　　由式(4)和式(10)可得：

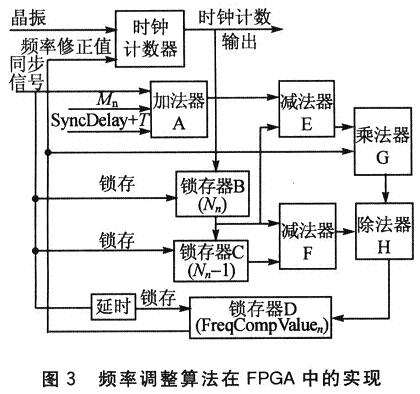

　　頻率補償就是在每個同步周期計算FreqCompValuen，F(xiàn)PGA提供了參數化的乘法器兆函數(1pm_mult)和除法器兆函數(1pm_divide)，可以快速實現上述算法。原理如圖3所示，在每個同步周期同步信號的驅使下，鎖存器B和C分別鎖存當前時鐘讀數和上個同步周期時鐘讀數，同時將主時鐘讀數輸入到加法器A中，經過減法器E、F和乘法器G，以及除法器H后計算出新的FreqCompValuen，并在同步信號的驅動下，將其鎖存到鎖存器D中。由于中間的計算結果要經過一定的時鐘周期，所以鎖存器D的鎖存信號要延時一定的晶振周期。在本設計中延時50個FreqOsc，即在<1μs的情況下就可以得到新的頻率補償值。

　　同步報文的傳輸延遲SyncDelay理論上是不變的，而實際上報文在傳輸過程中有抖動。參考文獻[3]對此進行了分析，并指出同步周期越長，報文傳輸延遲抖動的影響就越小，因此可以忽略不計。

4 實驗驗證

　　主時鐘采用50 MHz的有源晶振來實現，并將其作為固定時鐘；從時鐘采用30 MHz有源晶振，通過FPGA的鎖相環PLL將其頻率倍頻到60 MHz，然后1．2分頻，實現可調頻率的50 MHz時鐘。

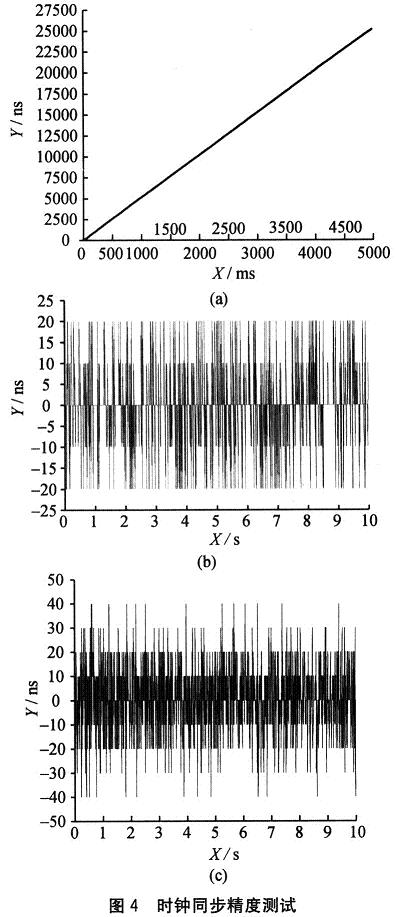

　　讓主時鐘和從時鐘以一定的時間間隔產生中斷，并通過邏輯分析儀采樣中斷信號分析其偏差。由于系統時鐘的分辨率為20 ns，采用廣州致遠電子有限公司的邏輯分析儀LA1532，其最大采樣頻率為100 MHz，所以偏差測量精度可以達到10 ns。圖4(a)是未進行同步前兩個時鐘的偏差分析，X軸表示主時鐘和從時鐘的計時長度，Y軸表示主時鐘和從時鐘的計時偏差。從圖中可以看出兩個時鐘的偏差大概為5×10-6，即1 s內的偏差可以達到5μs。圖4(b)為同步后主時鐘和從時鐘偏差測量結果，共測量1 000次，其10 ms內同步偏差在±20 ns。X軸表示測量時間，Y軸表示主從時鐘同步偏差。圖4(c)為同步后兩個從時鐘偏差測量結果，共測量1 000次，其10 ms內同步偏差在±40 ns。X軸表示測量時間，Y軸表示從時鐘之間同步偏差。

　　結 語

　　基于時鐘頻率調整的時間同步方法，實現簡單，而且沒有復雜的軟件同步協議，占用較小的網絡帶寬就可以實現高精度的時鐘同步，在硬件上只需要低成本的FPGA支持。
