Line Buffer

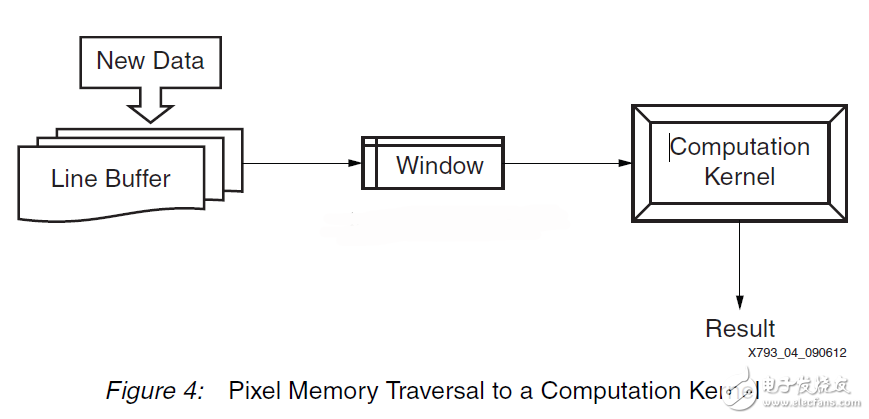

行緩沖區是一個多維移位寄存器，能夠存儲若干行的像素?cái)?shù)據。通常情況下，線的緩沖塊RAM實現避免通信延遲對片外存儲器的記憶。此外，行緩沖區需要同時讀和寫訪問，這需要充分利用的雙端口的性質的塊。雖然內存窗口是行緩沖區的一個子集，但是在大多數的視頻和圖像處理算法中，不能直接使用行緩沖區。圖4中所示的是一個輸入像素的路徑遍歷算法計算內核。

正如在窗口的情況下，一個行緩沖區被聲明為一個多維數組。在確定行緩沖區的高度時，一個簡單的規則是將其保持在同一高度的內存窗口中。例如，相應的行緩沖區窗口B在FPGA中聲明為：

rgb_pixel D[3][MAX_COLS]
聲明一個滿三行的緩沖存儲器在FPGA資源利用中效率是不高的，但在C / C + +里它是最簡單的代碼。該區域低效率是窗口處理算法的結果不需要一個完整的N行數據開始計算。在一些數據塊上存儲全部的N行而不是N-1條線路和一些像素的結果。根據設備的使用情況，在本文檔中所示的例子代碼可以進一步優化，以減少塊內存消耗。

隨著一個類似的移位寄存器的數據移動說明書中，一個行緩沖器需要用戶重新考慮處理循環的邊界的算法中。該算法必須考慮到行緩沖的兩種效果。第一個效果是填充行緩沖器具有足夠的數據來計算第一輸出值所需的時間。第二個效果是，該算法將不得不運行更多的迭代比可用輸入樣本以產生所有輸出采樣。

用行緩沖器D中的例子繼續，則該算法的計算循環擴展，如下所示。

for(row = 0; row < MAX_ROW; row++)

{
for(col = 0; col < MAX_COL; col++)

{
....
}
}
to
For(row = 0; row < MAX_ROW+1; row++)

{
for(col = 0; col < MAX_COL+1; col++)

{
....
}
}

邊界條件的由1占由一個行緩沖器的插入創建的輸入和輸出數據之間的偏移的擴展。與延伸超過輸入數據集的邊界的處理的循環中，用戶必須添加選通條件，以確保該算法的正確功能。

在第一個代碼示例中，該算法的輸入范圍是有界的。繼的數據流的第二個例子，所有的輸入數據是最初寫的線緩沖區。這意味著，門條件必須放置在輸入數據寫入到該行緩沖器。輸入數據選通條件的一個例子如下所示。
if(col < MAX_COL & row < MAX_ROW)

{
D[2][col] = new_data[k];
}
輸出接口的寫入結果也必須被延遲到該行緩沖區延遲。例如，一個條件的一個例子來顯示輸出。

if(col > 0 & row > 0)
{
output_pixel[k] = result;
}

在行緩沖區中的數據移動是一個垂直的移位，在新的行被添加為舊行被丟棄。該線沿柱軸自動發生的由于內部循環處理過的線上校垂直移位可編碼如下圖所示的水平移動。
if(col < MAX_COL)

{
D[0][col] = D[1][col];
D[1][col] = D[2][col];
}
