3兩輪自平衡機器人的控制系統設計

????3.1控制系統的硬件設計

????兩輪自平衡機器人Opyanbot的硬件主要由電源管理模塊、測量單元、運動控制單元、伺服電機和主控機組成，如圖2所示。
?

圖 2：兩輪自平衡機器人硬件結構圖

　????電源管理模塊提供各單元所需電壓；測量單元包括傾角傳感器、陀螺儀和電機碼盤，分別測量機器人豎直傾斜角度、豎直水平轉動角速度和兩個電機各自的位置和轉速，測量單元將數據傳入運動控制單元。運動控制單元是基于DSP的IPM100全數字智能伺服驅動單元，內嵌高水平的Technosoft運動語言，可以按照內部EEROM的程序獨立運行，或者在主控制器的監督下利用串口通訊運行命令程序，通過內設閉合電流環、位置環和電流環，精確控制伺服電機的工作狀態，如圖3所示；
?

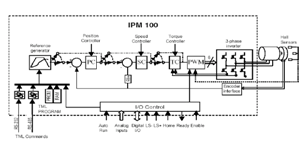

圖 3：IPM100 閉環控制方框圖

?????主控機內寫有控制算法模塊和指令模塊，可以通過RS485實時采集由運動控制單元傳入的測量信號，并向運動控制單元發送命令。
????
????3.2 控制算法的設計

????3.2.1平衡控制

????兩輪自平衡機器人是一個多輸入、單輸出系統，分別以機器人豎直角度、豎直方向角速度和電機轉速為輸入，車輪轉動角加速度為輸出，

????由上面得到的微分方程，得出狀態方程：??????????????
??????????????????（4）

????其中：
???
?????????????????????（5）?

????利用線性系統的可控性秩判據rank(B AB A²B)=3，系統可控；利用線性系統的可觀性秩判據rank(C CA CA²)=3，系統可觀。因此近似線性化系統狀態完全可控可觀，系統滿足最有控制使用條件。[4]

????下面我們應用LQR 控制算法對其進行計算，設最優控制向量的矩陣K：

??????????????（6）?
?
????u_b(t)??是滿足兩輪自平衡機器人處于平衡狀態的加速度，這樣就得到了滿足平衡控制要求的控制量。
????
????3.2.2 直行、轉彎控制

????兩輪自平衡機器人的其他運動（直行、轉彎），都是在這個控制量的基礎上進行加減。具體控制方法如圖４所示：
?

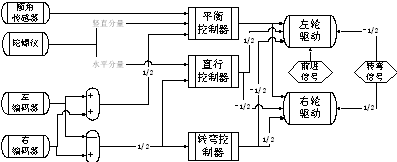

圖 4：兩輪自平衡機器人控制結構圖

????機器人的行進，是在機器人平衡的基礎上，通過給兩輪增加相同的控制量u_s來實現的。由于兩輪分別獨立驅動，即便獲得同樣的直行信號u_s，也不能保證兩輪行進速度始終相同，行進路線保持直線，這樣就需要機器人對于行進方向具有自動校正能力。

????機器人直線行走模型是一個雙輸入、單輸出系統，輸入它與水平轉速和兩輪行進距離的差成線性關系：
??????????????????（7）
????
????水平轉速可以通過陀螺儀的水平分量得到，兩輪行進距離可以通過編碼器讀到，利用最優控制算法同樣可以得到系數h₁、h₂的值，從而得到用于校正行進方向的輸出的。

????機器人的轉向運動，可以通過兩輪差動方法實現，分別給左右兩輪加上一對大小相同、方向相反的控制量u_r。

????這樣就可以得到兩輪自平衡機器人總輸出：

?????????????????（8）

3.3 機器人運動的精確控制

????本機器人由于采用基于DSP數字電路的全數字智能伺服驅動單元IPM100作為運動控制器，并且可以利用上位機編寫控制復雜的控制指令，對機器人可以進行實時控制，因此精確的控制機器人的運動狀態和運動軌跡成為可能。

????機器人速度精確控制可以通過改變（6）中狀態變量v來實現。如果目標速度是v_t，則通過

??????????????（9）???

????可以使移動速度穩定在v_t。如果目標加速度是u_t，只需令

????u_s?= u_t????????????????????????????????(10)?

????可以使機器人按照加速度u_t加速。轉動角度可以通過改變方程（7）來實現，如果需要向右轉動，則

??????????????（11）

????這樣就實現了速度、加速度、轉角控制的精確控制。

????通過讀兩輪編碼器，可以得到機器人位置、朝向、運動速度等信息。這樣就可以通過編寫程序，讓機器人按照預先指定的運動狀態和路線運動。

????4 仿真與實驗結果

????可以利用Matlab函數求得矩陣：調整對角矩陣Q中的參數即對輸入量的加權值，得到不同的仿真結果，進而得到最終的參數。

????在初始值為時的仿真曲線如圖5所示：

?

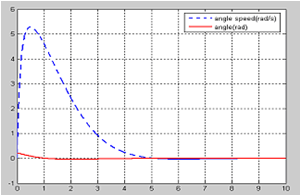

圖 5 兩輪自平衡機器人平衡仿真曲線

????從仿真中可以看到豎直偏離角度在0.8秒時歸零，角速度也在5秒內歸零，機器人重新回到穩態平衡狀態。
?

圖 6 兩輪自平衡機器人Opyanbot
?

????Opyanbot的上位機使用PC機、應用VC編寫控制程序、RS485傳輸。
????
????平衡試驗：

????根據測試，從IPM板向上傳輸?shù)絀PM接受到指令需要耗費存在大約50ms的時間，但是不影響平衡控制效果，并且總延遲在80ms內可以保證平衡控制效果。
?

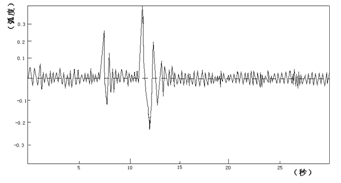

圖 7??機器人有外部干擾時的豎直傾角曲線

????在外界干擾使機器人豎直傾角達到時，機器人可以在3秒內重新回到平衡狀態，如圖7所示，說明機器人具有很好的魯棒性。在穩定狀態時豎直擺動角度在以內，機器人控制過程平緩柔和。

????行進試驗：

????機器人最大時速可以超過10km/h，最大加速度0.5m/s²。在直線行進實驗中，20米的行進距離偏移角度5%以內。

????機器人可以以任何半徑轉彎，零半徑原地轉動最小需時2.1s。

5 結論

????本文針對兩輪自平衡機器人在實際應用中存在的問題，應用最優控制及兩輪差動等控制方法設計了控制器，提出了針對兩輪自平衡機器人平衡和行進的新策略。為了提高兩輪自平衡機器人的控制效果，利用基于DSP數字電路的全數字智能伺服驅動單元IPM100分別精確控制左右輪電機，并利用上位機實時控制機器人的運動狀態，提高了控制精度、可靠度以及集成度，最終得到了很好的控制效果，最終提高了控制精度、可靠度以及集成度。本文可以為更為復雜的、具有其他用途的自平衡機器人提供借鑒。
