雖然LED照明的各種好處不言自明，但是高效的供電方式還是飽受爭議。本文主要介紹的是利用現代化以太網供電(PoE)技術為LED照明提供直流電源。如果使用局域網(LAN)將照明燈聯網，PoE技術將會發揮出其中的作用，實現最佳利益。

LED照明現在是主流技術，正在逐漸取代商業、工業以及住宅領域的白熾燈、鹵素燈和小型熒光燈(CFL)。LED的好處已廣為人知，其中包括使用壽命更長、能源效率更高，以及燈具尺寸非常小。舉例來說，LED照明燈的使用壽命可達50,000個小時，而白熾燈壽命一般為1,000至2,000個小時，CFL的壽命為5,000至10,000個小時。由于使用壽命較長，LED降低了由于更換難以觸及的照明燈而引起的操作/安全風險以及人力成本。LED的使用成本也低得多，10WLED照明燈的亮度大約與60W白熾燈泡相當。

采用PoE技術的直流電源

LED實質上是低壓直流器件。為確保兼容傳統的交流電源，大多數用于照明的LED驅動器利用交流/直流轉換器將交流電源轉換為較低的直流電壓。這一轉換過程降低了系統效率，所以設計者提出了基于直流的電源系統。有幾項研究已經對普通交流系統與直流供電系統進行過比較。卡內基梅隆大學(CarnegieMellonUniversity)大學的一項研究2“發現：與使用交流電相比，使用直流電每年可節省$2,000。如果LED由并網的太陽能PV電源供電，與使用交流電相比，使用直流電每年可節省$5,000。”

現在，根據最早頒布于2003年并在2009年更新的IEEE802.3標準，您可利用PoE技術為LED照明燈提供直流電源。該標準規定利用單根標準網線(如Cat5)直接為所連設備供電并進行數據通信，通過交換機/集線器上的供電設備(PSE)提供電源。被供電的聯網設備(本例中為LED照明燈)稱為受電設備(PD)。

為考慮最差工作條件下的網絡電纜損耗，PSE提供的電源高于PD的功率限值。最初的PoE標準(IEEE802.3af)規定，PSE電源使用Cat3或更高規格的電纜，在44VDC至57VDC電壓范圍內提供最大15.4W功率。在這種情況下，PD被限制到13.0W，電壓范圍為37VDC至57VDC。隨后的IEEE802.3at標準將功率提高到30W(PSE)，電壓范圍為50VDC至57VDC，使用Cat5或更高規格的電纜。此時，PD被限制到最大25.5W，電壓范圍為50VDC至57VDC。預計將很快批準的IEEE802.3bt標準將進一步提高PoE功率，其中PSE輸出端口的最小功率可達到90W。

通過PoE供電時，每個LED照明燈具可以是標準的RJ-45連接器即插即用設備，并具有自身可獨立尋址的IP地址。不僅如此，為LED燈具增加傳感器，即可將其從單純的照明設備轉換為智能LED集中器。采用這種配置，每個“智能”LED集中器可收集關于環境光、溫度、濕度以及匿名居住信息，并傳回控制器。例如，人員檢測可確保在有人進入房間時打開照明，在房間無人時關閉照明。環境光傳感器也支持日光收集5，以及調節LED照明，在沒有日光時維持恒定的亮度。

PoE非常適合于通過LAN供電、連接和控制智能LED集中器。按照這種方式，LED照明系統就成為IT網絡的一部分；通過任何聯網設備(例如電話、平板電腦、PC)，其服務將不僅僅局限于用戶附近，而是延伸至其它大廈服務。那么，用戶就能夠利用系統的接近檢測傳感器來尋找最近的空閑會議室。甚至能夠為設施擁有者和管理者帶來更大好處，使其能夠整體了解設施的能源使用情況。通過實施測量、監測和控制網絡的所有節點(包括加熱和通風)，管理者能夠發現提高能源利用率和運營效率的機會。有了這些信息之后，管理者就能夠根據用戶的歷史行為數據，調整溫度、照明以及清潔計劃。

另外一個好處是PoELED網絡能夠適應將來的發展。LED照明燈具(以及相關的智能傳感器集中器)已經安裝到所需的位置，并且電源和數據已經連接到大多數的有用位置。所以，現在只需較低的邊際成本和相對較低的人力即可增加新傳感器或通信模塊，例如分布式短程無線接入點。

這對我們意味著什么？顯而易見，使用PoE可降低支持IP的設備的部署和安裝成本，無論這些設備是傳感器還是LED照明燈。由于數據和電源共用相同的電纜，降低了布線成本；由于安裝網線不需要有資質的電工，所以也降低了安裝成本；與110VAC(或220VAC)相比，PoE直流電壓危險程度大大降低，所以安裝過程也更加安全。PoE網絡支持更好的總體網絡電源管理：既能夠通過所連設備的電源實現離散控制，又能夠在斷電期間僅使用網絡連接提供電源備份。第47屆SuperBowl冠軍賽就是PoE技術附加值的一個例子，當時斷電造成照明和電梯停工了35分鐘7。期間，體育場的WiFi?網絡未受影響，因為網絡通過PoE供電，具有電池備份。

PoE照明系統的所有這些好處實際上又重新點燃了交流與直流供電的大討論。有的人問：“怎么處理Cat5(或更高規格)電纜上引起的電阻損耗？”有的人則說：“如果您去掉交流供電系統中目前要求的附加交流/直流轉換級，這些損耗足夠低到能夠?qū)崿F(xiàn)可觀的效率改善嗎？”

為分析這場爭議，我們分析了為10W和20WLED照明燈供電的三種情形：其中兩種情況下根據最初的IEEE802.3af(15.4WPSE和13.0WPD)及隨后的IEEE802.3at(30W和25.5W)標準進行供電；交流供電則采用230VAC標準市電。

PoE場景：電纜長度對效率的影響

CUIINCPSE-1000由230VAC市電供電，該設備的功率為1000W，典型效率為90%。PSE的供電由40W的MAX5984PSE控制器控制，PD使用70W的MAX5982控制器。電纜為Cat623AWG電纜，每股線的電阻為67歐姆每千米或0.067歐姆每米。

對于LED驅動器，我們在計算中采用95%效率。實際效率可能更高，如圖1

?

?

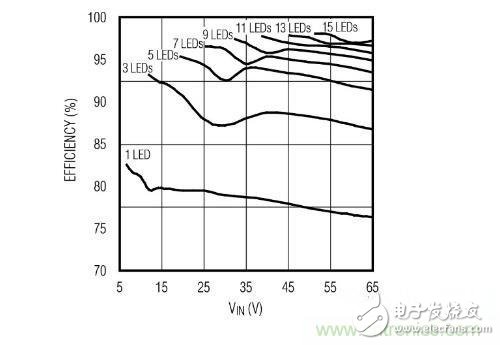

圖1:MAX16832LED驅動器的效率曲線
