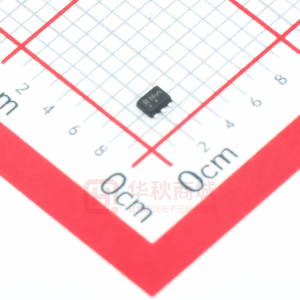

NUP5120X6 電涌保護器陣列
數據：
數據表：ESD保護二極管陣列，5線
這款5線電涌保護器陣列專為需要ESD和浪涌保護功能的應用而設計。它適用于過載瞬態電壓和ESD敏感設備，如手機，便攜式設備，計算機，打印機和其他應用。該器件采用單片共陰極設計，可在單個SOT-563封裝中保護5條線路。
| 特性 |
- 在單個SOT-563封裝中保護多達5條線路
|
- 每個人體模型的3B級（超過8kV）和每個機器型號的C級（超過400V）的ESD等級。
|
- 符合IEC61000-4-2（ESD）15kV（空氣），8kV（聯系）
|
| |
| 應用 |
- 手持便攜式應用程序
- 串行和并行端口
- 筆記本電腦，臺式機和服務器
|
電路圖、引腳圖和封裝圖
