NC7SZ32 TinyLogic UHS 2輸入或門
數據：
數據表：微型UHS雙輸入或門
NC7SZ32是單通道2輸入或門，屬于飛兆TinyLogic?中的超高速（UHS）系列。該器件采用先進的CMOS技術制造，實現了超高速度和高輸出驅動，同時能在很寬的V CC 工作范圍內保持較低的靜態功耗。該器件額定工作范圍為1.65 V至5.5 VV CC 。當V CC 為0 V時，輸入和輸出處于高阻抗?fàn)顟B(tài)。輸入端容許電壓達到6 V，不受V CC 工作電壓的支配。
| 特性 |
- 超高速：5V V CC 時，t PD 2.4 ns（典型值）變?yōu)?0 pF
|
- 高輸出驅動：3V V CC 時為±24 mA
|
- 廣泛的V CC 工作電壓范圍：1.65 V至5.5 V
|
- 在3.3 VV CC 下工作時，符合LCX性能
|
| 掉電高阻抗輸入/輸出 |
- 耐過壓輸入促進5 V至3 V轉換
|
| |
| |
| |
| 應用 |
- 此產品是一般用途，適用于許多不同的應用。
|

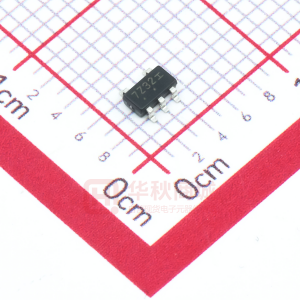

電路圖、引腳圖和封裝圖
![]()
