SN74HC165是一個8位并行加載移位寄存器，在時鐘控制時，將數據移向串行（QH）輸出。每個級的并行訪問由八個單獨的直接數據（A-H）輸入提供，這些輸入在移位/加載（SH /LD）輸入處由低電平啟用。 SN74HC165器件還具有時鐘禁止（CLK INH）功能和互補串行（QH）輸出。
時鐘通過時鐘（CLK）輸入由低到高的跳變實現，而SH /LD \保持高電平，CLK INH保持低電平。 CLK和CLK INH的功能是可以互換的。由于CLK INH的低CLK和低到高轉換也實現時鐘，因此CLK INH應僅在CLK為高時改變?yōu)楦唠娖?。當SH /LD \保持高電平時，禁止并聯加載。當SH /LD \為低電平時，寄存器的并行輸入使能，與CLK，CLK INH或串行（SER）輸入的電平無關。
符合JEDEC和行業標準的組件認證，以確保可靠的操作在擴展的溫度范圍內。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。 | ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| Input Type |
| 3-State Output |
| IOL (Max) (mA) |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| ? |
| SN74HC165-EP | SN54HC165 | SN74HC165 | SN74HC165-Q1 |
|---|---|---|---|
| HC ? ? | HC ? ? | HC ? ? | HC ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? |
| 6 ? ? | 6 ? ? | 6 ? ? | 6 ? ? |
| 8 ? ? | 8 ? ? | 8 ? ? | 8 ? ? |
| 28 ? ? | 28 ? ? | 28 ? ? | 28 ? ? |
| 0.08 ? ? | 0.08 ? ? | 0.08 ? ? | 0.08 ? ? |
| 38 ? ? | 38 ? ? | 38 ? ? | 38 ? ? |
| CMOS ? ? | CMOS ? ? | CMOS ? ? | CMOS ? ? |
| No ? ? | No ? ? | No ? ? | No ? ? |
| 5.2 ? ? | 5.2 ? ? | 5.2 ? ? | 5.2 ? ? |
| CMOS ? ? | CMOS ? ? | CMOS ? ? | CMOS ? ? |
| HiRel Enhanced Product ? ? | Military ? ? | Catalog ? ? | Automotive ? ? |
| -40 to 125 ? ? | -55 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |

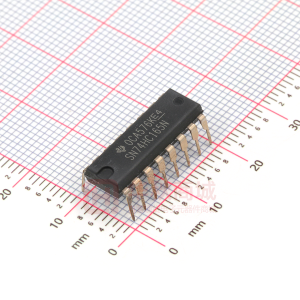

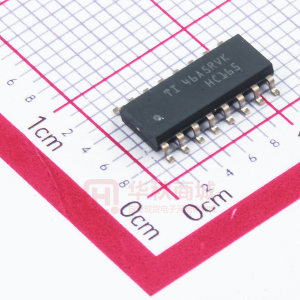

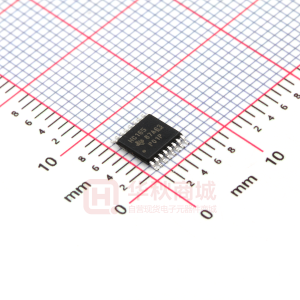

| TSSOP ? ? | CDIP CFP LCCC ? ? | PDIP SO SOIC SSOP TSSOP ? ? | SOIC TSSOP ? ? |
| 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? | See datasheet (CDIP) See datasheet (CFP) 20LCCC: 79 mm2: 8.89 x 8.89(LCCC) ? ? | See datasheet (PDIP) 16SO: 80 mm2: 7.8 x 10.2(SO) 16SOIC: 59 mm2: 6 x 9.9(SOIC) 16SSOP: 48 mm2: 7.8 x 6.2(SSOP) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? | 16SOIC: 59 mm2: 6 x 9.9(SOIC) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? |
