數據： INA219 具有 I2C 接口的零漂移雙向電流/功率監測計 數據表 (Rev. G)

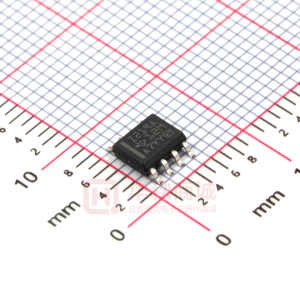

INA219是一款具備I 2 C或SMBUS兼容接口的分流器和功率監測計。該器件監測分流器電壓降和總線電源電壓，轉換次數和濾波選項可通過編程設定可編程校準值與內部乘法器相結合，支持直接讀取電流值（單位：安培）。通過附加乘法寄存器可計算功率（單位：瓦）.I 2 C或SMBUS兼容接口具有16個可編程地址。
INA219提供兩種級別：A級和B級.B級型號的精度更高和精密規范更加嚴格。
INA219可在0V至26V范圍內感測總線中的分壓。該器件由3V至5.5V單電源供電，電源的最大流耗為1mA.INA219的工作溫度范圍為-40°C至125°C。
所有商標均為他們各自的主人。
| ? |
|---|
| Common Mode Voltage (Max) (V) |
| Common Mode Voltage (Min) (V) |
| Input Offset (+/-) (Max) (uV) |
| Input Offset Drift (+/-) (Typ) (uV/C) |
| Gain (V/V) |
| Gain Error (%) |
| Gain Error Drift (Max) (ppm/°C) |
| CMRR (Min) (dB) |
| Bandwidth (kHz) |
| Supply Voltage (Max) (V) |
| Supply Voltage (Min) (V) |
| Iq (Max) (mA) |
| Digital Interface |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| ? |
| INA219 | INA220 | INA220-Q1 |
|---|---|---|
| 26 ? ? | 26 ? ? | 26 ? ? |
| 0 ? ? | 0 ? ? | 0 ? ? |
| 50 100 ? ? | 50 100 ? ? | 50 ? ? |
| 0.1 ? ? | 0.16 ? ? | 0.16 ? ? |
| 1 0.5 0.25 0.125 ? ? | 1 0.5 0.25 0.125 ? ? | 1 0.5 0.25 0.125 ? ? |
| 0.5 0.3 ? ? | 0.5 0.3 ? ? | 0.5 ? ? |
| 83 ? ? | 83 ? ? | 33 ? ? |
| 120 ? ? | 120 ? ? | 120 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 3 ? ? | 3 ? ? | 3 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? |
| I2C SMBus ? ? | I2C SMBus ? ? | I2C SMBus ? ? |
| Bi-directional Programmable Gain ? ? | Bi-directional Low-side Capable Programmable Gain ? ? | Bi-directional Low-side Capable Programmable Gain ? ? |
| Catalog ? ? | Catalog ? ? | Automotive ? ? |
| -40 to 125 to ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| SOIC SOT-23 ? ? | VSSOP ? ? | VSSOP ? ? |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? | 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? | 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? |
