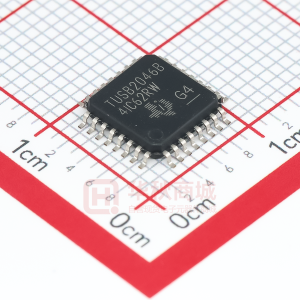

TUSB2046x是一款3.3V CMOS集線器器件，提供一個上行端口和四個下行端口，完全符合通用串行總線（USB）規范-speedhub。由于該器件采用數字狀態機而非微控制器，因此無需編程固件。完全兼容的USB收發器集成在ASIC forall上游和下游端口中。下游端口通過根據連接到端口的設備的速度自動設置壓擺率來支持全速和低速設備。 BUSPWR引腳的配置選擇總線供電模式或自供電模式。

配置GANGED輸入可確定下游端口的電源切換和過流檢測模式。如果GANGED為高，則所有 PWRON 輸出switchtogether，如果激活 OVRCUR ，則所有端口過渡到權力關閉狀態。如果GANGED為低，則 PWRON 輸出和 OVRCUR 輸入按端口運行。

TUSB2046x提供了使用6 MHz或48 MHz時鐘的靈活性。 TSTMODE終端的logiclevel控制時鐘源的選擇。當TSTMODE為低電平時，選擇內部APLL電路的輸出以驅動器件的內部?jī)?nèi)核。當TSTMODE為高電平時，選擇TSTPLL /48MCLK輸入作為輸入時鐘源，APLLcircuitry斷電并旁路。當TSTMODE為高電平時，內部振蕩器單元也斷電。由于TUSB2046x可以使用6 MHz晶振輸入，因此可實現低EMI輻射。如圖6所示連接晶振。內部PLL用于從上游端口采樣數據的48 MHz時鐘，并同步12 MHz用于USB時鐘。如果需要低功率暫停和恢復，則必須使用無源晶體或諧振器。但是，可以通過將輸出連接到XTAL1引腳并使XTAL2引腳保持開路來使用6 MHz振蕩器。振蕩器TTL輸出不得超過3.6 V.

對于48 MHz工作，使用XTAL2輸出的晶振不能產生時鐘，因?yàn)閮?nèi)部振蕩器單元僅支持基頻。 TUSB2046x的其他有用功能包括引腳間距為0.8 mm的封裝，便于PCB布線和組裝， PWRON 引腳的推挽輸出無需傳統的集電極開路I /O需要上拉電阻， OVRCUR 引腳具有噪聲濾波功能，可提高對電壓尖峰的抗擾度。
