一、應用背景與核心痛點

某制造業車間核心控制系統采用西門子300PLC（型號CPU315-2DP），長期以來承擔著生產線的邏輯控制與數據采集任務。隨著車間數字化升級推進，原有PLC系統暴露出諸多通信瓶頸，為解決痛點、實現設備互聯互通，引入遠創智控MPI-ETH-YC02 Plus橋接型以太網轉換器（以下簡稱“YC02 Plus模塊”），作為MPI協議與以太網協議的轉換核心，圓滿完成系統升級，以下為詳細應用過程。

該車間西門子300PLC（CPU315-2DP）僅配備MPI接口，無原生以太網接口，日常運行中存在三大核心痛點，嚴重制約生產效率與數字化管控水平：

1.通信協議不兼容：西門子300PLC采用MPI協議通信，無法直接接入車間以太網網絡，無法與新增的西門子1500PLC（型號CPU1511C-1PN）實現數據交互，形成“數據孤島”，需人工拷貝數據，易出錯且效率低下。

2.接口資源不足：原有PLC僅1個MPI接口，需同時連接操作觸摸屏與編程電腦，接口搶占嚴重，導致編程調試與現場操作無法同步進行，頻繁中斷生產流程。

3.多設備協同困難：車間現有多臺Modbus RTU（RS485）協議智能儀表（如安科瑞智能電表），無法直接與西門子300PLC通信，設備運行數據無法實時采集，無法實現能耗與設備狀態的集中監控。

二、解決方案與產品功能亮點

針對上述痛點，選用遠創智控MPI-ETH-YC02 Plus橋接型以太網轉換器，該模塊專為西門子S7-300/400系列PLC設計，核心功能亮點完美匹配項目需求，具體解決方案如下：

1.核心功能亮點：

①原生支持MPI協議，可與西門子300PLC（CPU315-2DP）無縫對接，實現MPI協議與以太網協議的透明轉換，無需修改PLC原有程序與組態；

②擴展1個以太網口和1個九針（DB9）串口，接口資源充足；

③九針串口支持Modbus RTU（RS485）協議，可直接接入智能儀表等RS485設備；

④以太網口支持Modbus TCP協議，可連接西門子1500PLC等以太網設備，實現多PLC協同控制；

⑤工業級穩定性，支持5kV光電隔離，自適應MPI網絡波特率，零編程快速部署。

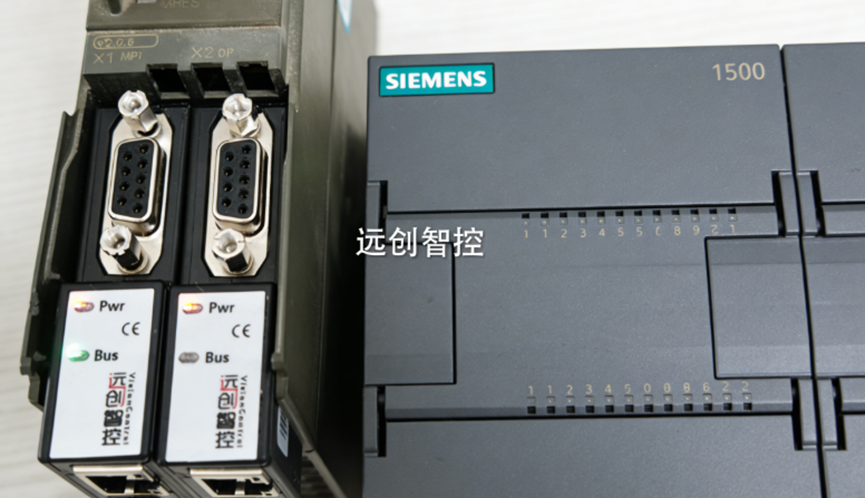

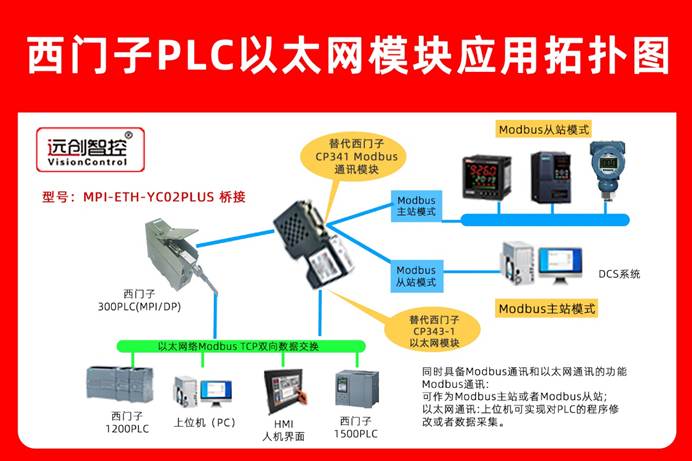

2.具體解決方案：將YC02 Plus模塊與西門子300PLC的MPI口連接，通過模塊擴展的網口接入車間以太網，與西門子1500PLC建立通信；九針串口接入Modbus RTU智能儀表，實現儀表數據采集；同時保留原有觸摸屏連接，通過模塊實現多設備并行通信，徹底解決接口不足與協議不兼容問題。

三、實施過程（詳細步驟）

1.前期準備：確認設備型號與接線規范，準備工具（MPI分接頭6ES7972-0BA12-0XA0、工業網線、萬用表、防靜電手環），辦理車間臨時停機手續，確保施工安全。

2.硬件接線：

①關閉控制柜電源，確認西門子300PLC處于STOP狀態；

②用MPI分接頭接入原有MPI總線，主線連接300PLC的MPI口，支線1連接原有觸摸屏，支線2連接YC02 Plus模塊的MPI接口；

③將YC02 Plus模塊的以太網口通過工業網線接入車間交換機，與西門子1500PLC（CPU1511C-1PN）處于同一IP網段；

④九針串口連接Modbus RTU智能儀表，配置RS485接線（A接A、B接B、GND接GND）；

⑤從PLC電源模塊引出24V DC電源，接入YC02 Plus模塊電源端子，完成接線。

3.軟件配置：

①電腦直連YC02 Plus模塊默認IP（192.168.0.100），登錄Web界面（用戶名/密碼：admin/admin），設置模塊IP與車間網絡同網段（如192.168.1.50）；

②配置MPI參數，匹配300PLC的波特率（187.5Kbps）與站地址（3），確保不與原有設備沖突；

③配置Modbus RTU與Modbus TCP協議參數，設置智能儀表地址與數據映射，以及與1500PLC的通信參數（端口102）；

④用Ping命令測試模塊連通性，在TIA Portal軟件中配置1500PLC與300PLC的數據交換指令，完成聯調。

4.測試驗收：啟動設備，驗證觸摸屏操作流暢無卡頓，1500PLC可實時讀取300PLC的工藝參數，智能儀表數據成功上傳至PLC系統，斷線重連時間＜5秒，滿足生產需求。

四、使用前后對比

1.通信效率：使用前，MPI協議傳輸速率低（187.5Kbps），數據刷新延遲≥2秒，人工拷貝數據需30分鐘/次；使用后，以太網傳輸速率提升至百兆，延遲降至0.2秒，300PLC與1500PLC、智能儀表實時聯動，數據傳輸無需人工干預。

2.接口資源：使用前，300PLC僅1個MPI接口，觸摸屏與編程電腦無法同時連接，調試需中斷生產；使用后，YC02 Plus擴展1個網口和1個九針串口，實現觸摸屏、編程電腦、1500PLC、智能儀表同時連接，調試與生產互不干擾。

3.管控水平：使用前，智能儀表數據人工抄錄，易出錯，無法實現集中監控；使用后，所有設備數據實時采集、集中展示，可通過1500PLC實現遠程管控，故障響應時間縮短80%。

4.成本投入：使用前，若采用西門子原裝CP343-1以太網模塊，單臺成本超5000元，改造周期2周；使用后，YC02 Plus模塊成本僅為原廠方案的30%，2小時完成在線改造，產線零停機損失。

五、應用總結

遠創智控MPI-ETH-YC02 Plus橋接型以太網轉換器，完美解決了西門子300PLC系統協議不兼容、接口不足、多設備協同困難等痛點。其無需修改原有程序、快速部署、工業級穩定的優勢，在不影響生產的前提下，實現了PLC系統的數字化升級，大幅提升了車間生產效率與管控水平，為老舊PLC設備智能化改造提供了高性價比、可復制的解決方案。

相關技術交流請給邵工留言
