數據： Octal Buffers And Line Drivers With 3-State Outputs 數據表
這些八進制緩沖器和線路驅動器設計具有流行的SN54LS240 /SN74LS240系列的性能，同時提供輸入引腳輸出包裝的兩側和輸出。這種布置極大地增強了印刷電路板布局。
三態控制門是2輸入NOR，因此如果G1 \或G2 \為高電平，則所有8個輸出都處于高阻態。
'LS540提供反相數據，'LS541在輸出端提供真實數據。
SN54LS540和SN54LS541的特點是可在-55°C至125°C的整個軍用溫度范圍內工作。 SN74LS540和SN74LS541的工作溫度范圍為0°C至70°C。
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| SN74LS540 | SN54LS540 |
|---|---|
| LS ? ? | LS ? ? |
| 4.75 ? ? | 4.5 ? ? |
| 5.25 ? ? | 5.5 ? ? |
| 8 ? ? | 8 ? ? |
| 5 ? ? | 5 ? ? |
| 35 ? ? | 35 ? ? |
| 0.045 ? ? | 0.045 ? ? |
| 15 ? ? | 15 ? ? |
| 24 ? ? | 24 ? ? |
| -15 ? ? | -15 ? ? |
| No ? ? | No ? ? |
| Catalog ? ? | Military ? ? |
| 0 to 70 ? ? | -55 to 125 ? ? |
| 20PDIP 20SO 20SOIC 20SSOP ? ? | 20CDIP 20LCCC ? ? |
| 無樣片 |

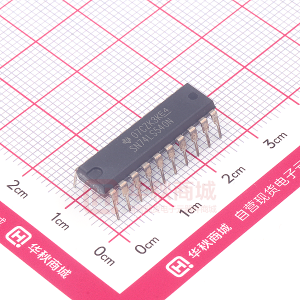

型號：SN74LS540N 封裝：PDIP-20_25.4X6.35MM
品牌：TI 描述：SN74LS540 具有三態輸出的八路緩沖器和線路驅動器
金額：￥27.23481
