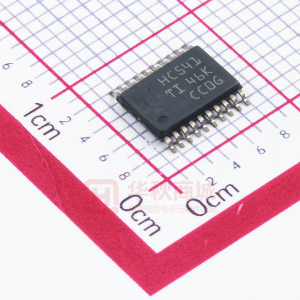

數據： SNx4HC541 Octal Buffers and Line Drivers With 3-State Outputs 數據表
這些八進制緩沖器和線路驅動器具有SNx4HC541器件的性能以及封裝兩側輸入和輸出的引腳排列。這種布置極大地方便了印刷電路板布局。
三態輸出由雙輸入NOR門控制。如果輸出啟用（ OE1 或> OE2 ）輸入為高，則所有八個輸出均為處于高阻態。 SNx4HC541器件在輸出端提供真實數據。
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| SN74HC541 | SN54HC541 |
|---|---|
| HC ? ? | HC ? ? |
| 2 ? ? | 2 ? ? |
| 6 ? ? | 6 ? ? |
| 6 ? ? | 8 ? ? |
| 6 ? ? | 6 ? ? |
| 28 ? ? | 28 ? ? |
| 0.08 ? ? | 0.08 ? ? |
| 25 ? ? | 25 ? ? |
| 6 ? ? | 6 ? ? |
| -6 ? ? | -6 ? ? |
| No ? ? | No ? ? |
| Catalog ? ? | Military ? ? |
| -40 to 85 ? ? | -55 to 125 ? ? |
| 20PDIP 20SO 20SOIC 20SSOP 20TSSOP ? ? | 20CDIP 20LCCC ? ? |
