數據： SNx4HC125 Quadruple Bus Buffer Gates With 3-State Outputs 數據表
SNx4HC125器件是一套四路總線緩沖器門，具有獨立的線路驅動器，具有三態輸出。 SNx4HC125設計用于2 V至6 V V CC 操作。當相關的輸出使能（> OE ）輸入為高電平時，每個輸出都被禁用。
確保上電期間的高阻態或者斷電， OE 應通過上拉電阻連接到V CC ;電阻的最小值由驅動器的電流吸收能力決定。
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| SN74HC125 | SN54HC125 | SN74HC125-Q1 |
|---|---|---|
| HC ? ? | HC ? ? | HC ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? |
| 6 ? ? | 6 ? ? | 6 ? ? |
| 4 ? ? | 4 ? ? | 4 ? ? |
| 6 ? ? | 6 ? ? | 6 ? ? |
| 28 ? ? | 28 ? ? | 28 ? ? |
| 0.16 ? ? | 0.16 ? ? | 0.016 ? ? |
| 26 ? ? | 26 ? ? | 26 ? ? |
| 6 ? ? | 6 ? ? | 6 ? ? |
| -6 ? ? | -6 ? ? | -6 ? ? |
| No ? ? | No ? ? | No ? ? |
| Catalog ? ? | Military ? ? | Automotive ? ? |
| -40 to 85 ? ? | -55 to 125 ? ? | -40 to 85 ? ? |
| 14PDIP 14SO 14SOIC 14SSOP 14TSSOP ? ? | 14CDIP 20LCCC ? ? | 14TSSOP ? ? |
| 無樣片 | 無樣片 |

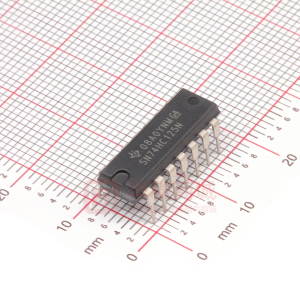

型號：SN74HC125N 封裝：PDIP-14_19.3X6.35MM
品牌：TI 描述：SN74HC125 具有三態輸出的四路總線緩沖器閘
金額：￥1.69995
去購買
金額：￥1.44785
去購買
金額：￥1.13680
去購買

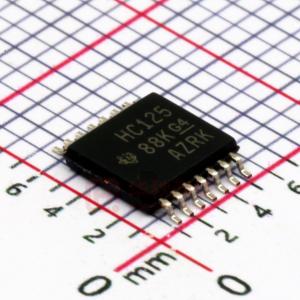

型號：SN74HC125PWR 封裝：TSSOP14
品牌：TI 描述：類型：緩沖器，非反相 電源電壓：2V~6V 輸出類型：三態 低電平輸出電流(IOL)：7.8mA 高電平輸出電流(IOH)：7.8mA
金額：￥2.09720
