這些八通道緩沖器和線路驅動器具有流行的?? HC240系列的性能，并在封裝的兩側提供輸入和輸出的引腳排列。這種布置極大地方便了印刷電路板的布局。
三態控制門是一個2輸入NOR。如果輸出使能（OE1 \或OE2 \）輸入為高電平，則所有8個輸出都處于高阻態。 ?? HC540器件在輸出端提供反相數據。
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| SN74HC540 | SN54HC540 |
|---|---|
| HC ? ? | HC ? ? |
| 2 ? ? | 2 ? ? |
| 6 ? ? | 6 ? ? |
| 8 ? ? | 8 ? ? |
| 5 ? ? | 5 ? ? |
| 20 ? ? | 20 ? ? |
| 0.08 ? ? | 0.08 ? ? |
| 25 ? ? | 25 ? ? |
| 6 ? ? | 6 ? ? |
| -6 ? ? | -6 ? ? |
| No ? ? | No ? ? |
| Catalog ? ? | Military ? ? |
| -40 to 85 ? ? | -55 to 125 ? ? |
| 20PDIP 20SO 20SOIC 20TSSOP ? ? | 20CDIP ? ? |
| 無樣片 |

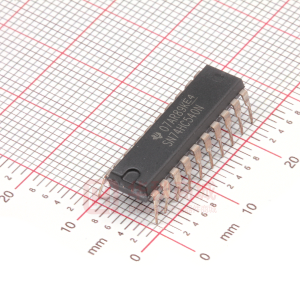

型號：SN74HC540N 封裝：PDIP-20_25.4X6.35MM
品牌：TI 描述：IC BUFFER INVERT 6V 20DIP
金額：￥3.45667
