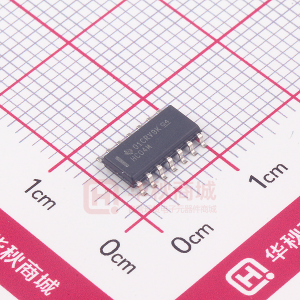

      CD74HC04 高速 CMOS 邏輯六路反向器

      數據：

      描述

      CD54HC04，CD54HCT04，CD74HC04和CD74HCT04邏輯門利用硅柵CMOS技術實現類似于LSTTL門的工作速度，標準功耗低CMOS集成電路。所有器件都能夠驅動10個LSTTL負載。 74HCT邏輯系列在功能上與標準74LS邏輯系列引腳兼容。

      特性

      • 緩沖輸入
      • 典型傳播延遲：V CC時為6ns = 5V，C < sub> L = 15pF，T A = 25°C
      • 扇出（過溫度范圍）
        - 標準輸出。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 10 LSTTL負載
        - 總線驅動器輸出。 。 。 。 。 。 。 。 。 。 。 。 。 15 LSTTL負載
      • 寬工作溫度范圍。 。 。 ？55°C至125°C
      • 平衡傳播延遲和轉換時間
      • 與LSTTL邏輯IC相比顯著降低功耗
      • HC類型
        - 2 V至6 V工作原理
        - 高抗噪性：NIL = 30％，NIH = V CC 的30％V CC = 5V
      • HCT類型
        - 4.5 V至5.5 V操作
        - 直接LSTTL輸入邏輯兼容性，V IL = 0.8V（最大值），V IH < /sub> = 2V（Min）
        - CMOS輸入兼容性，我 l V OL 1μA，V OH

      參數 與其它產品相比 反向緩沖器/驅動器


      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      CD74HC04 CD54HC04
      HC     HC
      2     2
      6     6
      8     8
      6     6
      28     28
      0.02     0.02
      18     18
      5.2     5.2
      -5.2     -5.2
      No     No
      Catalog     Military
      -55 to 125     -55 to 125
      14PDIP
      14SOIC          		 14CDIP
