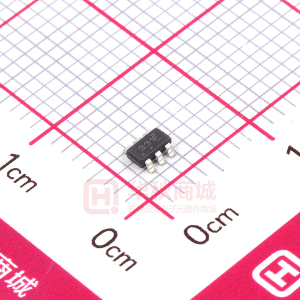

FDC6331L 集成式負載開關
數據：
數據表：集成負載開關
此器件特別適合便攜式電子設備的緊湊型電源管理，輸入電壓為2.5V至8V，輸出電流為2.8A。該負載開關集成了一個小型N溝道功率MOSFET（Q1），從而在一個微小的SuperSOT?-6封裝中驅動一個大型P溝道功率MOSFET（Q2）。
| 特性 |
| |
- V GS = -4.5 V時，R DS（ON） =55mΩ
|
- V GS = -2.5 V時，R DS（ON） =70mΩ
|
- V GS = - 1.8 V時，R DS（ON） =100mΩ
|
- 控制MOSFET（ Q1）包含增強耐靜電放電能力的齊納二極管保護（> 6KV人體模型）
|
- 高性能溝道技術可實現極低的R DS（ON）
|
| 應用 |
- 此產品是一般用途，適用于許多不同的應用。
|
電路圖、引腳圖和封裝圖
![]()
