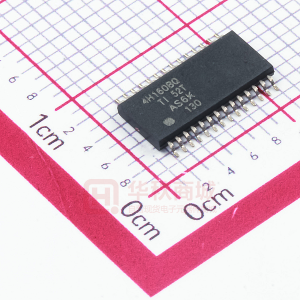

描述TPS4H160-Q1 器件是一款集成四個 160mΩ N 型金屬氧化物半導體 (NMOS) 功率場效應晶體管 (FET) 且受到全方位保護的四通道智能高側開關。該器件具有豐富的診斷功能以及高精度電流感測功能，能夠?qū)ω撦d實施智能控制。該器件可從外部調節電流限值以限制浪涌或過載電流，從而提升整個系統的可靠性。特性符合汽車應用 應用認證具有符合 AEC-Q100標準的下列結果：器件溫度等級 1：環境運行溫度范圍為 -40°C 至 125°C 器件人體放電模式 (HBM) 靜電放電 (ESD)分類等級 H3A器件組件充電模式 (CDM) ESD 分類等級 C4B 具有豐富診斷功能的四通道 160mΩ 智能高側開關 版本 A：開漏數字輸出版本 B：電流感測模擬輸出 寬工作電壓范圍：3.4V 至 40V超低待機電流：<500nA高精度電流感測：> 25mA 的負載條件下為 ±15%可使用外部電阻調節電流限值，>500mA 的負載條件下為 ±15%保護 通過（內部或外部）電流限制實現接地短路保護具有鎖閉選項的熱關斷以及熱調節感性負載負電壓鉗位，已優化轉換率失地保護和失電保護 診斷過流和接地短路檢測負載開路和電池短路檢測用于實現快速中斷的全局故障報告 28 引腳耐熱增強型 PWP 封裝All trademarks are the property of their respective owners.
