描述

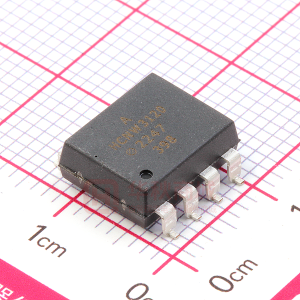

HCNW3120柵極驅動光電耦合器包含AlGaAs LED。 LED光耦合到具有功率輸出級的集成電路。它非常適用于驅動功率IGBT和MOSFET，用于電機控制反轉應用。輸出級的高工作電壓范圍提供門控器件所需的驅動電壓。所提供的電壓和電流非常適合直接驅動額定電壓高達1200 V / 100 A的IGBT。它在VDE 0884中具有最高的VIORM = 1414 V峰值絕緣電壓。

<！ - 會話數據 - >

功能

• 2.0最小峰值輸出電流
• 15 kV / ms最小共模抑制（CMR）at VCM = 1500 V
• 0.5 V最大低電平輸出電壓（VOL）
  無需負柵極驅動

• ICC = 5 mA最大電源電流
• 帶滯后的欠壓鎖定保護（UVLO）
• 寬工作VCC范圍：15至30 V
• 500 ns最大開關速度
• 工業溫度范圍：-40°C至100°C
• 安全認證：

UL認可 - 5000 Vrms 1分鐘。
CSA認證
IEC / EN / DIN EN 60747-5-2批準：VIORM = 1414 Vpeak

• 可選項有：

300 =鷗翼表面貼裝選項
500 =卷帶包裝選項
XXXE =無鉛選項

應用

• IGBT / MOSFET柵極驅動器
• AC /無刷直流電機驅動
• 工業逆變器
• 開關電源
