描述

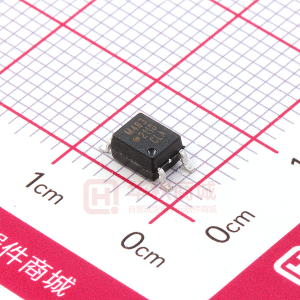

Broadcom ACPL-K33T是一款汽車級2.5A柵極驅動光電耦合器件。該器件包含一個AlGaAs LED，光耦合到具有功率輸出級的集成電路.ACPL-K33T具有快速傳播延遲和嚴格的時序偏移，專為驅動IGBT和SiC功率MOSFET而設計。 AC-DC和DC-DC轉換器。寬工作Vcc范圍和高峰值輸出電流使該器件非常適合高頻直接驅動IGBT和SIC MOSFET，具有高功率效率。

Broadcom R² ;耦合器和貿易;隔離產品提供關鍵汽車和高溫工業應用所需的增強絕緣和可靠性。

特性

• 符合AEC-Q100 1級測試指南
• 工作溫度范圍：-40°C至+ 125°C
• 峰值輸出電流：2.5A min。
• 傳播延遲：最大120ns
• 死區時間失真范圍：-40ns至+ 50ns
• 寬工作電壓V _CC 范圍：15至> 30V
• 允許自舉半橋拓?fù)涞牡碗娫措娏鳎篒 _CC =最大4.2mA
• 帶滯后的LED電流輸入驅動器
• 高共模抑制（CMR）：> 50 kV /μs，V _CM = 1500 V
• 緊湊型SSO-8封裝，8mm清理和爬電距離
• 監管部門批準：
  – UL1577，CSA（5000V _RMS 1min）
  – IEC / EN / DIN EN 60747-5-5（V _IORM = 1140V _PEAK ）
• 可用選項：
  • 500 =卷帶包裝選項
  • XXXE =無鉛選項

應用

• 汽車隔離IGBT或SiC MOSFET柵極驅動
• 汽車動力總成DC-DC轉換器
• EV /  PHEV充電器
• 交流和無刷直流電機驅動器
