簡介

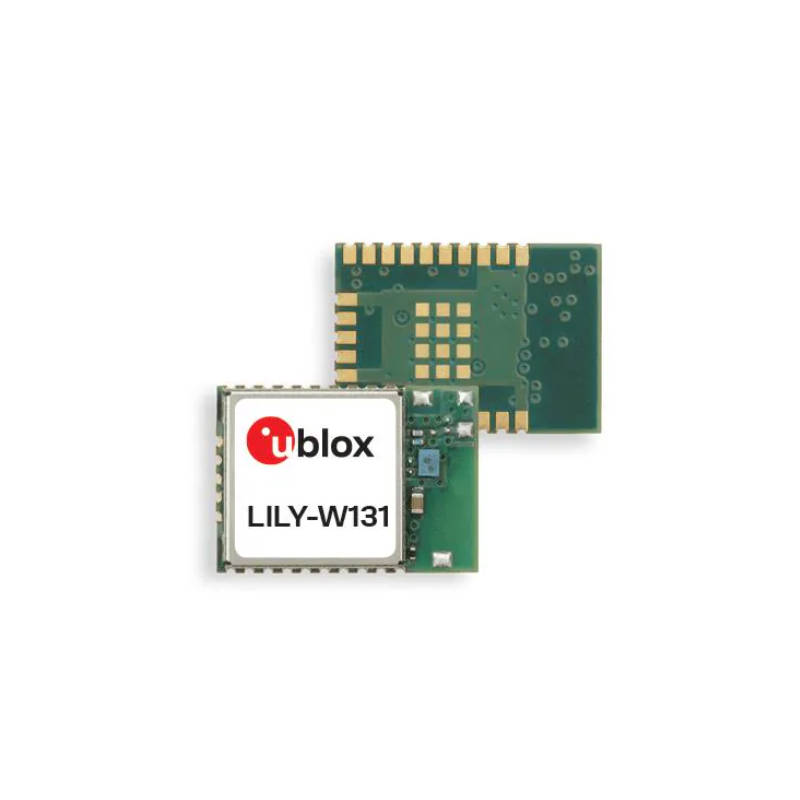

今天我要向大家介紹的是 u-blox 的前端模塊——LILY-W131-00B。這是一款專為高要求工業設備及蜂窩網絡回傳應用而設計的超緊湊高性價比模塊。該模塊基于高性能 NXP 88W8801 芯片組，支持 IEEE 802.11b/g/n 標準；具備外部天線引腳，支持天線分集設計，是無需內部天線或需外置LTE濾波器應用的理想選擇；提供 USB 和 SDIO 雙高速主機接口，方便靈活集成；內建 MAC/基帶處理器和射頻前端組件，支持站點和微接入點（最多8個客戶端）操作；采用超緊湊尺寸（14.0 x 10.0 mm），支持兩次回流焊工藝，是工業物聯網設備、LTE與Wi-Fi共存應用快速原型設計與集成的理想選擇。
主要特性
豐富的通信與接口：USB 2.0（支持高速480 Mbps/全速12 Mbps及LPM）、SDIO 2.0（支持1位/4位傳輸，時鐘高達50 MHz）、1.8 V或3.3 V可選IO電平。
射頻與天線：外部天線引腳（50 ?阻抗），支持外部天線分集切換控制（ANT_SEL / ANT_SEL-n），可連接U.FL等外置天線。
支持標準：IEEE 802.11b/g/n，PHY數據速率高達72.2 Mbps（MCS0-MCS7）。
硬件加密：支持 AES-CCMP、AES/CMAC、WAPI、WEP/TKIP 硬件加密解密。
雙MAC地址：每個模塊預留兩個連續的唯一MAC地址。
寬溫與低功耗：工作溫度范圍 -40 °C 至 +85 °C；支持睡眠（0.09 mA@SDIO模式）及省電模式。
高發射功率與高靈敏度：最大輸出功率19 dBm EIRP，最大接收靈敏度-97 dBm EIRP。
應用
工業級高要求Wi-Fi連接設備
需要LTE與Wi-Fi共存的應用（外部搭配LTE濾波器）
需要外部天線或天線分集設計的金屬屏蔽環境（如機柜內）
接入點（微AP）與站點雙重運行場景
工業物聯網網關與蜂窩回傳設備
