簡介

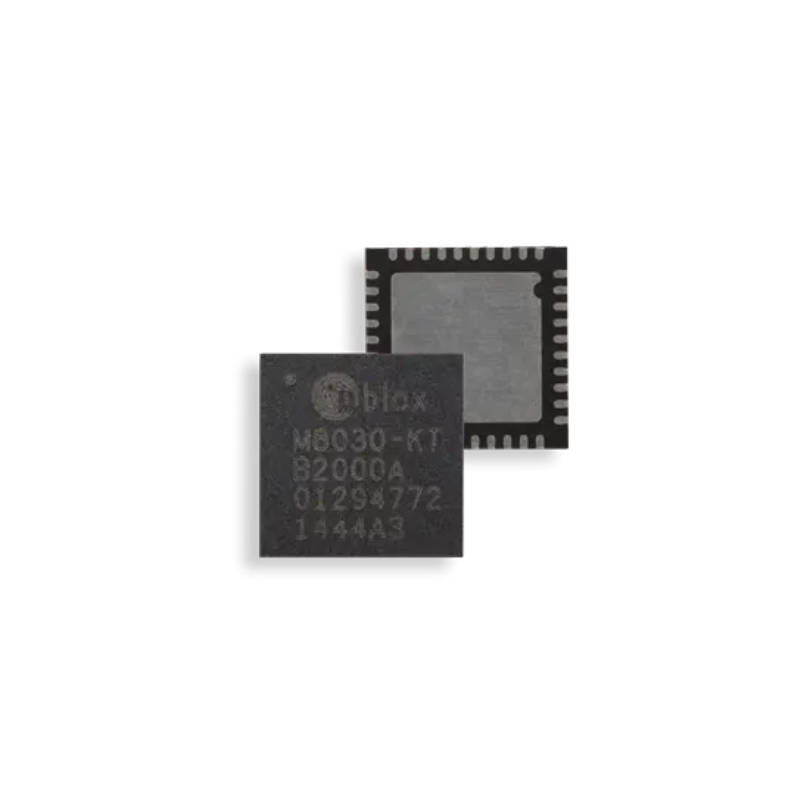

今天我要向大家介紹的是 u-blox 的高性能GNSS芯片——UBX-M8030-KA-DR。這是一款專為滿足最新交互式導航系統和顯示需求而設計的第四代汽車航位推算（ADR）芯片。該芯片基于u-blox M8 72通道GNSS引擎，支持并發接收GPS/QZSS、GLONASS、BeiDou和Galileo四大衛星系統；采用支持Crystal或TCXO振蕩器設計，確保更快的啟動與重捕獲性能；內置片上LNA與主動CW干擾檢測及消除技術，保證卓越的信號接收與抗干擾能力；支持車輪脈沖、陀螺儀和加速度計直接連接，有效降低eBOM和延遲；配備靈活的自動配置功能，減少了支持多應用所需的產品變體；符合AEC-Q100汽車級標準，工作溫度范圍高達+105°C，配合u-center評估軟件，是車載導航、城市峽谷等弱信號環境下連續精準定位的理想伴侶。
主要特性
高精度ADR性能：支持3D ADR（陀螺儀+速度脈沖+加速度計），典型定位誤差低至2%；航向精度0.3度，速度精度0.05 m/s。
高更新率：智能結合GNSS與傳感器測量，實時定位更新率高達30 Hz，確保交互顯示平滑響應。
靈敏度：跟蹤與導航靈敏度達–160 dBm，冷啟動–148 dBm，熱啟動–157 dBm，重捕獲–160 dBm。
快速首fix時間：冷啟動26 s，輔助啟動2 s，熱啟動1 s。
定位精度：自主定位2.0 m CEP，SBAS輔助下1.5 m CEP。
傳感器支持：支持前后輪傳感器、四輪傳感器、單/差分車輪脈沖、陀螺儀、加速度計及地圖匹配反饋。
抗干擾與監控：支持主動CW干擾檢測與消除，支持外部電路的天線短路和開路檢測。
封裝尺寸：40 Pin QFN，5.00 x 5.00 x 0.59 mm。
工作溫度范圍：–40 °C 至 +105 °C（汽車級KA-DR）。
存儲支持：支持SQI Flash（ADR必需，用于離線輔助、數據記錄等）。
應用
車載前裝乘用車導航與交互式顯示系統
城市峽谷、隧道等衛星信號丟失環境下的連續導航
高動態要求的車載定位與航位推算
工業物聯網與資產跟蹤設備的硬件集成與功能驗證
