簡介

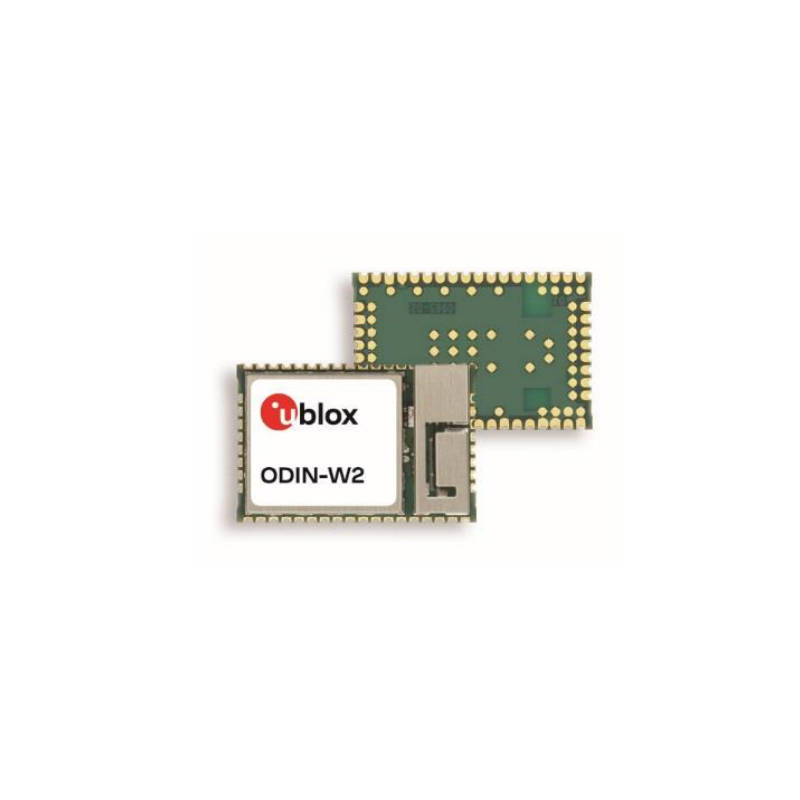

今天我要向大家介紹的是 u-blox 的緊湊型獨立多射頻模塊——ODIN-W263。這是一款專為物聯網網關應用而設計的多無線電模塊。該模塊基于雙模藍牙 v4.2（BR/EDR 和低功耗藍牙）和雙頻 Wi-Fi（2.4 GHz 和 5 GHz 頻段）設計，支持 IEEE 802.11a/b/g/n 及 2×2 MIMO；采用支持外部32.768 kHz低功耗振蕩器（LPO）設計，可實現低功耗模式；內置完整的藍牙協議棧、Wi-Fi 驅動、IP 協議棧和無線數據傳輸應用，全部可通過AT命令配置；支持以太網MAC及RMII接口，提供靈活的有線網絡連接；配備點對點及點對多點配置，支持并發藍牙和Wi-Fi連接；工作溫度范圍達–40 °C 至 +85 °C，配合u-center評估軟件，是醫療、工業網絡、家庭/樓宇自動化及以太網/無線網關應用的理想伴侶。
主要特性
多射頻并發性能：支持 Wi-Fi (2.4 & 5 GHz) 與藍牙 BR/EDR/LE 雙模并發，Wi-Fi 支持 2×2 MIMO，最大發射功率 Wi-Fi 15 dBm / 藍牙 11 dBm / BLE 7 dBm。
高接收靈敏度：Wi-Fi 2.4 GHz 靈敏度達 -95 dBm，5 GHz 達 -90 dBm；經典藍牙靈敏度 -90 dBm，低功耗藍牙 -95 dBm。
數據傳輸速率：Wi-Fi 802.11n 2×2 MIMO 最高支持 MCS 8-15 (13-130 Mbit/s)；經典藍牙 1/2/3 Mbit/s；BLE 1 Mbit/s。
豐富的接口支持：集成 10/100 Mbit/s 以太網 MAC（支持 RMII/SMI 接口，1.8 V 電壓）；6 線 UART（含硬件流控及 DTR/DSR）；支持 RMII MAC-PHY 直連或 MAC-MAC 通信。
低功耗與電源管理：核心供電 3.0-3.6 V，內部輸出 1.8 V (V_INT) 可為外部 IO 供電（最大 100 mA）；支持外部 32.768 kHz LPO 時鐘輸入以啟用低功耗模式。
監管域自動配置：支持 IEEE 802.11d，可根據掃描結果自動識別并切換 FCC、ETSI 或 WORLD 監管域，自動調整可用信道與發射功率。
封裝尺寸：LGA 貼片封裝，重量僅 2 g。
工作溫度范圍：–40 °C 至 +85 °C。
應用
物聯網 網關
Wi-Fi 和藍牙網絡
醫療與工業網絡
筆記本電腦、手機等消費類設備的接入
家庭/樓宇自動化
以太網/無線網關
