簡介

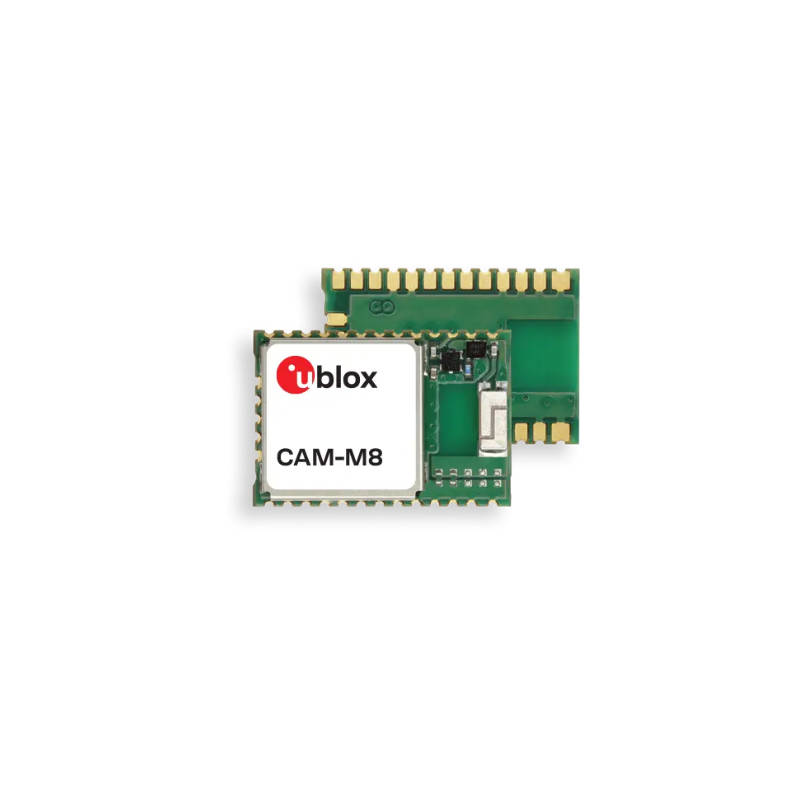

      今天我要向大家介紹的是 u-blox 的GNSS天線模塊——CAM-M8Q。這是一款專為高性能定位應用設計、具有超低功耗的超緊湊模塊。該模塊基于72通道 u-blox M8 GNSS引擎，支持并發接收多達3個GNSS系統（GPS/Galileo + GLONASS或BeiDou）；采用TCXO（溫度補償晶振）設計，實現更快的啟動和重捕獲時間；內置全向?qū)拵NSS芯片天線，同時保留外部天線連接選項；支持AssistNow輔助定位服務（在線/離線/自主），顯著縮短首次定位時間；集成DC-DC轉換器有效降低功耗；提供UART、DDC（I2C）及SPI等靈活接口；采用超緊湊尺寸（9.6 x 14.0 x 1.95 mm），核心芯片符合AEC-Q100標準及ISO 16750車規級可靠性測試，是車載設備、工業物聯網及便攜式穿戴應用的理想選擇。

主要特性
豐富的通信與接口：UART、DDC（I2C兼容，最高400 kb/s）、SPI（通過D_SEL引腳切換），支持NMEA 0183、u-blox二進制及RTCM 2.3協議輸入。
射頻與天線：內置高性能GNSS芯片天線（典型輻射效率80%，峰值增益1.1 dBi），RF_OUT外部短接至RF_IN使用；支持外部有源天線（建議凈增益+10~+30 dB）；配備LNA_EN引腳控制外部LNA或有源天線以降低功耗；接收鏈路噪聲系數典型值3.5 dB。
支持星座與標準：72通道u-blox M8引擎，支持GPS、GLONASS、BeiDou、Galileo及QZSS/SBAS（WAAS/EGNOS/MSAS/GAGAN）并發接收（默認GPS+GLONASS+SBAS+QZSS）。
硬件安全與輔助：支持報文完整性保護與欺騙檢測；內置AssistNow輔助服務（支持最長35天離線星歷及3天自主預測）。
寬溫與低功耗：工作溫度范圍 -40 °C 至 +85 °C；內置DC-DC轉換器，連續跟蹤模式典型功耗23~28 mA @3V，Power Save模式（1 Hz）低至10.4~10.9 mA @3V，硬件備份電流僅15 μA（V_BCKP=3.0V）。
高精度與靈敏度：GPS+GLONASS冷啟動靈敏度-148 dBm，跟蹤與導航靈敏度達-167 dBm；水平定位精度2.5 m (CEP)；支持1PPS時間脈沖（默認1 Hz，精度30 ns RMS）。

應用
車載導航與車隊管理系統（符合AEC-Q100及ISO 16750車規級可靠性）
城市峽谷等弱信號環境下的高精度并發定位應用
工業物聯網網關與資產跟蹤設備
需要內置天線及超緊湊尺寸的便攜式及電池供電設備

相關型號
UBX-M8030-CT
UBX-M8030-KA
UBX-M8030-KT
NEO-M8J-0
NEO-M8M-0
NEO-M8N-0
ACE-AM-0
EVK-M8C-0
EVK-M8F
EVK-M8L
EVK-M8MEVA-0
EVK-M8N-0
EVK-M8QEVA-0
EVK-M8T-0
EVK-M8U-0
