隨著CCD（電荷耦合器件）和CMOS（互補金屬氧化物半導體）圖像傳感器制造工藝的發展，圖像傳感器的分辨率越來越高，如果要實時顯示圖像傳感器采集到的圖像，則要求圖像處理芯片有較高的運行速度，但由于需要處理的數據量太大，一般的數字信號處理器很難直接輸出分辨率為1024×768，幀頻為60 Hz的標準XGA信號。這就需要對DSP輸出的圖像數據進行處理，使圖像能夠在VGA顯示器上實時顯示。市場上雖然也有一些專門圖像處理芯片，但其價格昂貴，且應用于特殊場合。本文設計的顯示控制器可以達到提升幀頻的功能，可使輸入分辨率為1024×768，幀頻為7.5HZ的YCbCr（4:2：2）圖像信號提升到幀頻為60HZ，并通過色空間轉換，將YCbCr（4:2：2）圖像信號轉換成RGB格式的標準XGA信號，同時產生符合VESA標準的XGA格式的行、場同步信號，輸出信號經D/A轉換后可直接輸出到VGA接口，從而可使圖像傳感器采集到的圖像數據能夠在VGA顯示器上實時顯示。

隨著微電子技術及其制造工藝的發展，可編程邏輯器件的邏輯門密度越來越高，功能也越來越強，由于FPGA器件的可并行處理能力及其可重復在系統編程的靈活性，其應用越來越廣泛。隨著微處理器、專用邏輯器件、以及DSP算法以IP核的形式嵌入到FPGA中，F(xiàn)PGA可實現的功能越來越強，F(xiàn)PGA在現代電子系統設計中正發揮著越來越重要的作用。本文設計的顯示控制器就是用VHDL語言描述，基于FPGA而實現的。該系統硬件框圖如圖1所示。

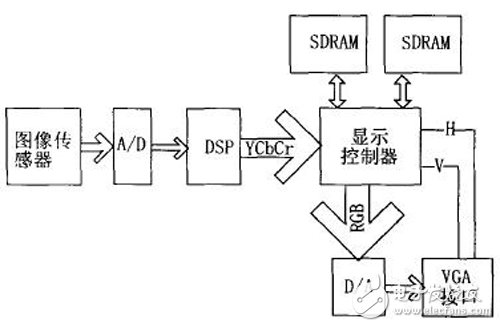

圖1 系統硬件框圖

1 顯示控制器的設計

1.1 工作原理

圖像傳感器采集到的原始圖像數據，經過A/D轉換及DSP處理后，生成每秒7.5幀的圖像數據，該數據是分辨率為1024×768的YCbCr（4:2：2）格式的16位圖像數據。DSP輸出到FPGA的信號有象素時鐘，行、場參考，圖像數據。FPGA在輸入的行、場參考都有效時，在輸入象素時鐘的同步下，接收圖像數據，并送入到SDRAM中， 同時從另一個SDRAM 中讀取數據，并通過色空間轉換，將YCbCr（4:2：2）信號轉換成RGB信號。當SDRAM 中寫滿一幀圖像數據時，控制器對兩個SDRAM進行讀、寫切換。由于寫數據速率小于讀數據速率，所以在往一個SDRAM寫滿一幀圖像數據的時間內，控制器能夠連續多次從另一個SDRAM中讀出另一幀圖像數據，從而實現了提高幀頻的目的。FPGA輸出的RGB格式數據經D／A轉換后，將數據轉換成模擬信號，配合行、場同步信號可使其在VGA顯示器上顯示。外部晶振輸入32.5MHZ的時鐘，該時鐘在FPGA內經時鐘鎖相環倍頻后產生65MHZ的主時鐘，用于對兩個SDRAM進行讀寫和用來產生符合VESA標準的XGA格式的行、場同步信號。

1.2 控制器的內部模塊介紹

本設計采用模塊化設計原則，按照現代EDA工程常用的“自頂向下“的設計思想，進行功能分離并按層次設計，用VHDL語言實現每個模塊的功能。該顯示控制器主要由以下七個功能模塊組成：

用于從DSP接收數據的輸入緩沖模塊

用于對兩個SDRAM進行讀寫切換的主控制器模塊

SDRAM1的控制器模塊

SDRAM2的控制器模塊

用于產生標準XGA格式的時序發生器模塊

用于從SDRAM中讀取數據并配合行、場同步輸出數據的輸出緩沖模塊

用于將YCbCr（4:2：2）轉換成RGB格式的色空間轉換模塊。

該顯示控制器的內部結構如圖2所示。上電后，顯示控制器首先對兩片SDRAM進行初始化，初始化結束后，其它模塊才開始工作。下面將詳細介紹各個模塊的功能及設計思想。

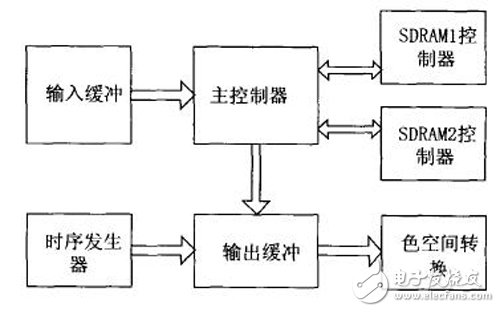

圖2 顯示控制器的內部結構

1.2.1 數據輸入緩沖模塊

數據輸入緩沖模塊為深度為1024、寬度為16bit的異步FIFO （先進先出），寫時鐘為DSP輸出的12MHZ的象素時鐘，讀時鐘為經時鐘鎖相環倍頻后的65MHZ的主時鐘，通過場下降沿檢測，來確保從一幀開始時接收數據。當輸入的原始圖像數據的行、場參考信號都有效時，該FIFO的寫使能有效，在輸入象素時鐘的同步下，開始接收數據，寫地址計數器為0到1023的循環計數器，當其計數到511或1023時，給主控制器發讀信號，主控制器隨后產生FIFO的讀使能信號，使讀使能信號在連續的512個讀時鐘周期內一直有效，即可連續讀出512個數據。由于讀時鐘頻率大于寫時鐘頻率，所以不會產生數據寫滿溢出的現象。

1.2.2 主控制器模塊

該模塊為顯示控制器的主要控制部分，通過對輸入緩沖的讀請求信號和輸出緩沖的寫請求信號處理，來實現對兩個SDRAM的讀、寫切換。上電后，該模塊接收從輸入緩沖中讀出的數據并將其寫入到SDRAM 1中，同時從SDRAM2中讀出數據，送入到輸出緩沖中，當然最初讀出的數據為無效數據。當SDRAM1中寫滿一幀圖像數據，即1024×768個有效數據后，該模塊對兩個SDRAM進行讀、寫切換，即將接收數據寫入到SDRAM2中，同時從SDRAM 1中讀出數據，一直按此規則進行讀、寫切換。兩個SDRAM的讀、寫地址發生器靠主控制器內部的計數器來實現。

1.2.3 SDRAM控制器模塊

該模塊首先完成對SDRAM 的初始化，初始化過程為：上電后等待200 us，然后對所有BANK發預充命令，接著發出八個自動刷新命令，然后進行模式設置，模式設置時將SDRAM設置成連續的全頁并發模式，即512并發。

初始化結束后，SDRAM進入正常工作狀態，準備接收讀、寫命令。當SDRAM在空閑狀態下，為保持其數據不丟失，必須對其進行定時刷新，一般要求64ms內刷新4096次，通常根據時鐘頻率，用計數器計時鐘脈沖到15.625 us時，發自動刷新命令，但是當SDRAM在進行讀、寫進發時，自動刷新命令會打斷讀、寫，從而造成數據丟失。該設計中，由于在64ms內對SDRAM至少進行4096次讀、寫操作，所以可以不必對其進行刷新。

由于SDRAM被設置成全頁并發，預充命令可停止并發，所以當SDRAM讀、寫到511時，發出預充命令，來停止并發，同時關閉當前行，為下一次讀、寫作好準備。SDRAM初始化后，其狀態轉移圖如圖3所示。

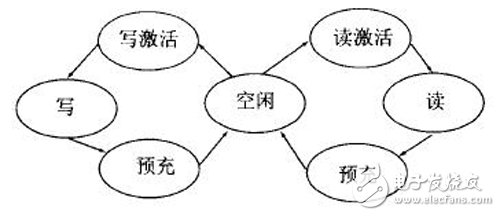

圖3 SDRAM初始化后的狀態轉移圖

1.2.4 時序發生器模塊

該模塊為輸出行、場同步產生模塊，利用FPGA內部時鐘鎖相環倍頻后的65MHZ的主時鐘產生符合VESA標準的分辨率為1024×768、幀頻為60HZ的標準XGA格式的行、場同步信號，同時在行、場參考信號都有效時產生一個信號給輸出緩沖模塊，作為輸出緩沖的讀使能信號。根據VESA標準，分辨率為1024×768、幀頻為60HZ的標準XGA信號的象素時鐘為65MHZ，行同步信號的有效時間相當于1024個象素時鐘周期，同步頭寬度相當于136個象素時鐘周期，前肩寬度為相當于26個象素時鐘周期，后肩寬度為相當于162個象素時鐘周期。場同步信號的有效時間相當于768個行周期長度，同步頭為6個行周期長度，前肩為3個行周期長度，后肩為29個行周期長度。根據此標準，當行、場參考信號都有效時，一幅圖像可輸出1024×768個有效數據。該模塊的時序仿真波形如圖4所示。

1.2.5 輸出緩沖模塊

該模塊為深度為1024、寬度為16bit的異步FIFO（先進先出），寫時鐘和讀時鐘同為65MHZ的主時鐘，SDRAM初始化結束后，該模塊先從SDRAM2中讀出1024個數據，然后才使時序發生器模塊開始工作，當讀使能有效時，在讀時鐘同步下，讀地址計數器從0到1023循環計數，當計數器計到100或700時，該模塊向主控制器模塊發寫請求命令，從而每次可從SDRAM中連續讀出512個數據，由于在輸出行、場消隱期間，讀使能信號無效，所以，不會產生讀空現象。

1.2.6 色空間轉換模塊

輸出緩沖模塊輸出YCbCr（4:2：2）格式的信號，其輸出順序如表1所示。本設計采用臨近插值法，插值后的YCbCr格式如表2所示。

表1 YCbCr（4:2：2）圖像格式 Y0Cb0 Y1Cr0 Y2Cb2 Y3Cr2 Y4Cb4 Y5Cr4 ……

表2 插值后的YCbCr圖像格式 Y0Cb0Cr0 Y1Cb2Cr0 Y2Cb2Cr2 Y3Cb4Cr2 Y4Cb4Cr2 ……

YCbCr色空間到RGB色空間的轉換公式為：

其中Y的范圍是（16，235），Cb、Cr的范圍是（16，240），為了防止相減后為負出現溢出，對轉換公式變形得：

用VHDL語言描述小數乘法時，通常是將小數擴大2的整數冪次方倍后，取整進行乘法運算，然后將結果進行移位操作。當需要對運算結果進行四舍五入時，可以在運算時加0.5，然后對運算結果取整。下面將對R的運算過程進行描述，運算精度取11位。

R=（1.164Y+1.596Cr）-222.912+0.5

= （1.164Y+1.596Cr）-222.412

= （1/211） ［（2384Y+3296Cr）-455499］

將方括號中的運算結果右移11位，即可得到R的值。Cb、Cr的運算過程與此類似。

色空間轉換模塊輸出24bit RGB（8:8：8）信號，該信號經D/A轉換后，配合時序發生器模塊產生的行、場同步信號，即可在VGA顯示器上顯示。

色空間轉換模塊之所以放在輸出緩沖模塊后，主要是為了減少輸入緩沖和輸出緩沖模塊中的先進先出及SDRAM的存儲空間，如在相同精度下，SDRAM存儲一幀圖像將會占用1024×768×24bit的存儲空間，色空間轉換模塊放在輸出緩沖模塊后，將會減少1/3的存儲空間。

2 顯示控制器的硬件實現

該顯示控制器是基于Xilinx公司的Spartan-IIE系列FPGA XC2S300E-6-PQ208C設計實現的。此FPGA邏輯資源豐富，其內有30萬個系統門，6912個邏輯單元（LC），1536個可配置邏輯快（CLB），64Kbit的塊RAM，146個可用的I/O口，4個數字延遲鎖相環（DLL）。塊RAM可實現大量數據的內部存儲，延遲鎖相環可對時鐘進行管理，可自動調整并消除輸入時鐘與FPGA內部時鐘之間的相位偏移，同時還可實現對時鐘的分頻、倍頻和移相。

用于幀緩存的兩個SDRAM 的型號為HY57V281620HCST，此SDRAM 為Hynix公司生產的高速存儲器，其內有四個Bank，每個Bank的存儲空間為2M×16bit，可應用于需存儲大量數據的場合。

3 結論與展望

本文設計的顯示控制器具有很強的靈活性，當輸入圖像格式改變時，只需在色空間轉換模塊做相應修改，便可實現不同格式圖像的VGA顯示。基于該顯示控制器而研發的高分辨率監控攝像機、數字視頻展臺等產品可廣泛應用在教育、銀行、煤礦、交通、醫療等領域。
