介紹一種基 于 DSP和 ARM架構 的便攜 式電能質 量監 測系統的軟硬件設 計方案。利用 YITMS320F2812DSP和 高精度數據采集芯片AD7656完成對現場電信號的同步采集和分析計算，DSP通過串口和 FIF0與嵌有 Linux系統的 ARM$3C2440芯片通信 ，完成分析數據和原始數據 的傳輸 ，采用大容量存儲設備記 錄存儲 采樣 波形和分析結果 ，通過 網絡接 口上傳數據 并設置監測終端 的運行參數 。實驗 測試結果表明該設 計的可行性 ，該 系統 滿足 實時在 線監 測 電能質量的各項指標 。

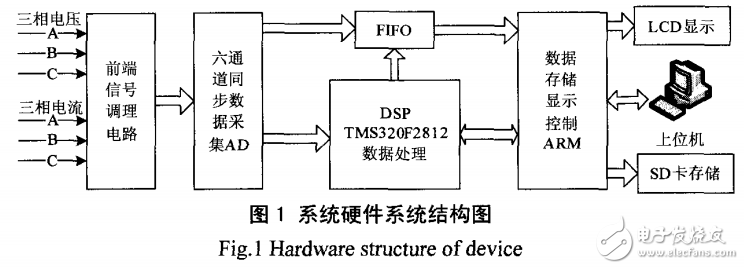

　　本系統采用數字信號處理器DSP和高速高精度數字采樣芯片 （以下簡稱 AD）并配合 LCD顯示各通道波形和計算分析結果，采用大容量存儲設備記錄 存儲 采 樣波 形和 分析 結果 ，通 過 網絡 接 口上 傳 采樣和分析數據并對監測終端進行運行參數設置。本監測設備具有小型化、便攜式、多功 能的特點，可用于電網中電力線路的電能質量實時監測 ，也可用于安裝到 電網中的某…節點執行長期 的在線監測任務。系統的硬件結構如圖 1所示 ，主要包括前端信號調理電路、DSP數據采集與處理電路、ARM 數據保存與傳輸電路。
