出于讓PCB 焊接時盡可能不變形的目的，大部分PCB 生產廠家會要求PCB 設計者在
PCB 的空曠區域填充銅皮或者網格狀的地線。
但是我們的工程師對這個“填充”不敢輕易使用，也許是因為在PCB 調試中，曾經
吃過“苦頭”，也可能是專家們一直沒有給出明確的結論。
究竟敷銅是“利大于弊”還是“弊大于利”，本文用實測的角度來說明這個問題。
下面的測量結果是利用EMSCAN 電磁干擾掃描系統 獲得的，EMSCAN 能使我們實時看清電磁場的分布，它具有1280 個近場探頭，采用電子切換技術，高速掃描PCB 產生的電磁場。是世界上唯一采用陣列天線和電子掃描技術的電磁場近場掃描系統，也是唯一能獲得被測物完整電磁場信息的系統。

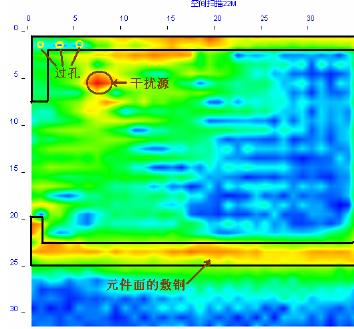

先看一個實測的案例，在一塊多層PCB 上，工程師把PCB 的周圍敷上了一圈銅，如
圖1 所示。在這個敷銅的處理上，工程師僅在銅皮的開始部分放置了幾個過孔，把這個
銅皮連接到了地層上，其他地方?jīng)]有打過孔。
