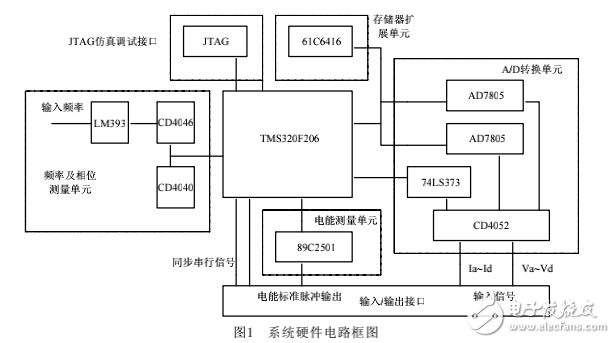

由圖 1 可見，測量模塊主要由存儲器擴展單元、
A/D 轉換單元、頻率及相位測量單元、電能測量單元、
輸入 / 輸出接口、JTAG 仿真調試接口等部分組成。
測量模塊完成的功能主要包括：
?。?）對輸入的交、直流電壓、電流進行采樣及測
量控制，測量精度達到 0.05%；
（2）對輸入交流信號的頻率進行測量，測量誤差
《0.001Hz；
?。?）對輸入交流信號的相位進行測量，測量誤差
《0.01 度；
?。?）對有功功率進行測量，準確度 0.05%，對無功
功率進行測量準確度 0.1%；
?。?）產生精確的脈沖信號，對電能表進行校驗。
電能表測量綜合誤差 0.05% （脈沖輸出 ≤90kHz；三
相額定值 =60kHz）；
?。?）對測量數據進行計算、傳送、存儲等處理。
