本文敘述在進行電量測量裝置的高精度校驗中，采用數字信號處理器TMS320F206及其與工業控制PC機（IPC）的ISA總線、雙口SRAM、高精度A/D轉換器等接口電路的實現方法。

在進行常規電量測量裝置的校驗中，作為校驗裝置，一定要對電壓、電流的幅值、頻率、相位等進行高精度測量，在校驗裝置中采用TI公司DSP器件TMS320F206控制A/D轉換、數據采集和數字濾波處理，并把濾波處理后的數據傳送給微機進行數據的進一步處理，實現了高精度電表校驗的要求。

測量單元的組成及其功能

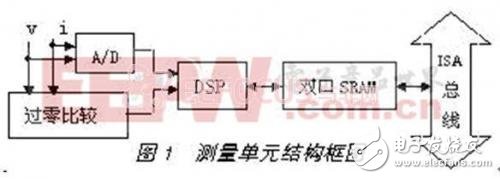

測量單元是作為系統的高精度“標準表”，要完成對交/直流電壓、電流的多個電量測量，測量的精度小于0.05級，測量單元采取插卡式設計，直接插入IPC（工業控制微機）的ISA總線中使用。本單元結構框圖如圖1所示。

其中：A/D轉換器采用BB公司的ADS7805，這是16-Bit，轉換頻率可達100KHz，的高精度轉換器，芯片有28腳雙排直插式或貼片式封裝，轉換結果16位并行輸出，啟動轉換和讀取上次轉換的結果可以同時進行，用它完成變換后的電壓、電流信號的A/D轉換;雙口RAM采用CY7133-25，它是一個雙邊均16位數據位的2KBRAM，兩邊可以分別對片內的存儲單元進行存取，在電路中分別受DSP和IPC的控制，以實現IPC和TMS320F206之間的數據交換;過零比較用LM339，實現對交流v、I的過零檢測，用于獲取計算頻率、相位差等數據的信號。

DSP采用的是TI公司的16-bit定點DSP TMS320F206，運算速度40MIPS，是一種低功耗器件，采用了改進的哈佛結構，有1條程序總線和3條數據總線，流水線操作，有高度并行32-bit算術邏輯單元、16*16-bit并行硬件乘法器、片內存儲器、片內外設和高度專業化的指令集，從而使該芯片速度高、操作靈活。片內資源還有：內部時鐘發生器，可以對外接時鐘源進行*1、*2、*4和/2來產生CPU時鐘;片內有RAM4.5K，F(xiàn)lash32K，能夠適合于許多工程應用，特別是32K Flash作為程序存儲器，給系統的設計和程序的調試帶來很大方便;3個外部中斷INT1、INT2、INT;1個同步串口和一個異步串口;1個軟件可編程定時器;JTAG掃描仿真接口（IEEE標準），用來實現在線仿真測試;具有4個獨立可編程I/O腳（I/O0、I/O1、I/O2、I/O3），1個輸出腳XF和1個輸入腳/BIO。

由于DSP的取指和執行能完全重疊運行，再加上多級流水線操作、專用的硬件乘法器、特殊的DSP指令和快速的指令周期等結構特點，使得其數字處理速度大大提高，這也為DSP和外部電路和器件的接口提出了一些新的要求和問題，在設計DSP應用系統時必須要認真考慮。

TMS320F206和ISA總線的接口

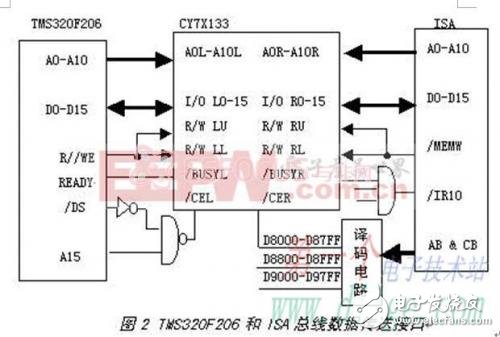

考慮到系統數據處理的適時性和相對獨立性，TMS320F206和IPC交換數據是通過雙口SRAM實現，接口電路如圖2所示。

這部分電路接口，主要需要考慮解決以下問題：

（1） DSP對雙口SRAM的讀/寫控制

TMS320F206的地址線A0-A10分別和CY7133的A0L-A10L直接相連，F(xiàn)206的16位數據線分別和CY7133的IO L0-10直接相連。由于采用了快速雙口SRAM，無需考慮為DSP加入等待狀態，R//WE直接接RAM的R/W LU和R/W LL進行數據讀寫控制，CY7133的片選信號/CEL由/DS和A15組合產生，由圖可見TMS320F206對CY7133的尋址

范圍為8000H-87FFH。測量單元用了3片TMS320F206組成3路相同的測量電路對三相電路分別測量（圖2中只》 　?。?） IPC對雙口SRAM的讀/寫控制;

IPC通過ISA總線對雙口SRAM的讀/寫控制，直接用存儲器尋址的方法進行讀寫。 ISA總線有A0-A19根地址線，可以直接尋址00000-FFFFFH，其中C8000-EFFFFH保留給用戶，可以作為存儲器的擴充設計使用。本電路IPC對雙口SRAM的讀/寫控制中，地址線、數據線、存儲器讀（/OE）和寫（/MEMW）控制線的連接如圖2中所示，其譯碼電路譯碼得到的3組地址選擇信號，D8000-D87FFH、D88000-D8FFFH、D9000-D97FFH分別用來作為3路雙口RAM的片選信號。
