引 言
　　在視頻監控、遠程視頻播放等系統中，通常需要將視頻圖形數據通過網絡傳輸到遠程處理機上。作為數字信號處理專用處理器，DSP雖然在視頻壓縮等方面有很大的優勢，但對諸如任務管理，網絡通信等功能的實現較困難。運行于通用嵌入式處理器的Linux操作系統，開源，可以根據需要修改內核，支持各種網絡協議，并且其任務調度機制性能卓越。綜合二者的優點，嵌入式視頻平臺可以由DSP完成圖形處理功能，并通過高速接口把視頻數據傳輸給嵌入式微處理器，然后由嵌入式Linux系統完成網絡傳輸功能。
　　目前DSP與微處理器之間的高速通信方式有以下幾種：共享內存，此種技術對軟硬件的設計要求都非常高，同樣效率也最高；通用高速總線接口，如PCI、 USB等，這種類型的通信方式采用復雜的鏈路協議，軟件設計困難；專用接口，如TI公司DSP提供的HPI（Host Port Inter-face）。本文研究了TMS320E）M642的HPI接口，并提出一種在TMS320DM642和AT91RM9200間高速通信的軟硬件實現方案。通過HPI接口，TMS320DM642可以高速地將實時視頻數據傳輸給AT91RM9200；在AT91RM9200上，Lnux驅動實現存儲器映射I／O和物理內存重映射，避免了視頻數據在應用程序與內核之間的二次拷貝，提高了應用程序的網絡發包效率。
　　1 HPI接口硬件設計
　　HPI是一種并行接口，支持32位（HPl32）和16位（HPll6）數據總線，通過HPI的數據寄存器（HPIDA、HlPIDF），ARM可以間接存取DSP的存儲空間。在DSP內部，數據從存儲單元到HPI數據寄存器的傳輸，是由EDMA（增強DMA）控制器完成的。
　　HPI控制器的外圍引腳包括HD［0-31］、數據總線。HCNTL［O-1］是寄存器訪問控制線，HPI控制器有4個寄存器，通過這兩根控制線，DSP 可以確定ARM要訪問的寄存器。其中，HPIA地址寄存器，存放當前訪問單元的地址；HPIC為控制寄存器，實現各種控制命令；HPIDA自增長數據寄存器，每訪問一次該寄存器HPIA的內容加4；HPIDF固定地址數據寄存器，與HPIDA不同之處在于，訪問該寄存器后HPIA的內容不變。HHWIL，高低位訪問控制線，它只用于HPll6模式中，該控制引腳決定寄存器的高或低16位被主機訪問。HR／nW，HPI控制器4個寄存器的讀寫控制線。 HDSl、HDS2和HCS，其中HDSl、HDS2可連接ARM的讀、寫控制線，HCS連接ARM的nCS7片選線，三者在DSP內部組合形成一個 HSTROBE信號，當HCS低有效并且HDSl或HDS2的讀或寫低有效，決定數據寄存器（HPIDA、HPIDF）的讀或寫操作。HAS，地址鎖存線，當主機的地址線與數據線復用時，主機可用該控制線通知。DSP鎖存地址；其他不用該控制線情況時，應接高電平。nHRDY，DSP輸出線，表示HPI 總線是否可訪問。nHINT，中斷輸出線，用于中斷ARM。

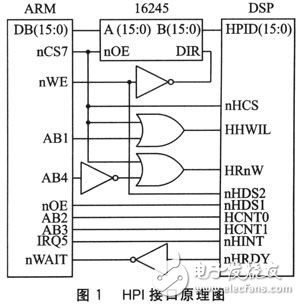

　　DSP與ARM接口電路如圖1所示。采用HPI16模式，16根數據線通過16245數據隔離器接到ARM數據總線的低16位，將HPI的片選空間置于 ARM的nCS7片選線上，HR／nW讀寫信號經反向器接到ARM的AB4地址線，HCNTL［O-1］與ARM的地址線AB［2-3］相連，則HPI的 4個寄存器的讀基地址為0x80000000，寫基地址為0x80000010。在ARM端從這兩個地址開始訪問，相應地對HPI 4個寄存器訪問。
　　
　　ARM通過HPI讀寫DSP數據空間，須按以下三步順序執行：首先，對HPIC寄存器初始化，主要針對HPI16模式最低位HWOB位設置，決定數據傳輸格式是按高半字在前（設置為0），還是低半字在前（設置為1），該位對于HPI32模式無效，可不設置；然后，對HPIA寄存器初始化，設置訪問單元的地址；最后通過讀寫數據寄存器（HPIDA、HPIDF）實現數據讀寫操作，其中讀寫HPIDA寄存器是完成連續地址單元讀寫操作，讀寫HPIDF寄存器是完成固定地址單元讀寫操作。注意，在ARM讀寫的過程中，如果DSP的nHRDY控制線一直為高，表示HPI數據總線未準備好，ARM的讀寫操作必須等待；當nHRDY為低后，ARM才繼續向下執行指令。
　　2 Linux驅動設計
　　Linux雖然是一種整體式操作系統，但允許在運行時動態加載或刪除功能模塊。這個特點方便了驅動功能模塊的開發。Linux系統支持兩種模塊調用方式：一種是靜態編譯，直接編譯進內核，在系統啟動時就運行；另外一種是動態加載，在內核運行時，用insmod／rmmod實現模塊的加載和刪除功能。在嵌入式系統開發中，一般采用動態加載方式，避免了系統頻繁重啟。當最終發布產品時，可以把模塊直接編譯進內核。這種處理方式比較簡單，且效率高。
　　Linux系統中，內存地址主要涉及以下幾個概念：物理地址、內核虛擬地址（包括內核邏輯地址）和進程虛擬地址。在內核層，當內核要訪問某內存空間時，用的是內核虛擬地址，再由MMU（存儲器管理單元）將內核虛擬地址轉換為物理地址。采用虛擬內存技術，每個進程都有互不干涉的虛擬空間。三者直接映射的關系如圖2所示，其中內核函數zap_page_range完成去掉物理地址與進程虛擬地址映射關系的功能。
