0 引言
　　隨著電子技術的發展，數字電路的集成度和性能有了非常大的提高，因此可以在單板上實現復雜的電路功能，本設計就是在TI公司高集成度的TMS320F2812處理器上設計外圍接口電路，實現多路高速ARINC429接口、高速RS422接口、高速RS232接口，由于該款DSP的卓越性能，其接口板具有強大的多路接口通訊實時處理能力，同時由于該接口板的通訊接口都是標準接口，物理結構為PMC底板結構，所以具有一定的通用性。
　　1 系統設計

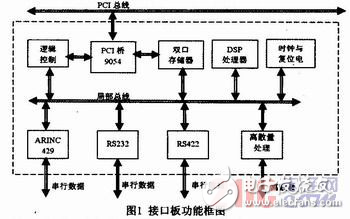

　　接口板采用TMS320F2812處理器，對串行數據的接收和發送采用智能控制方式，它通過一個512k（32k×16）雙端口存儲器（DPRAM）實現與主處理機的數據交互，雙端口存儲器與主處理機之間為PCI總線接口，物理連接方式為PMC標準插座。模塊功能框圖見圖1。限于篇幅，本文主要介紹局部總線端電路設計，與主機接口端的PCI設計另有文章介紹。
　　
　　接口板主要有如下的功能部分組成：
　　·處理器電路，數據處理器TMS320F2812，主頻150MHz，集成128k字容量程序FLASH，18k字容量SARAM；
　　·雙口RAM IDT70V27，容量為32k×16bit；
　　·時鐘和復位電路，MAX791；
　　·10路全雙工RS422串行接口電路，TL16C554；
　　·2路全雙工RS232串行接口電路；
　　·4收2發ARINC429接口，DEI10l6A，BD429A；
　　·PCI總線接口電路PCI9054；
　　·邏輯控制電路XC95288XL；
　　·提供+5V轉+15V，-15V電路，DCP020515DP，負載80mA。
　　1．1 處理器及存儲電路
　　1．1．1 處理器
　　處理器選用TI公司的16位TMS320F2812芯片，主頻可達到150MHz。主要特點如下：
　　·150MIPS運行速度；
　　·集成128k字容量程序FLASH，18k字容量SARAM；
　　·56路獨立的可編程多路復用I／O引腳；
　　·鎖相環（PLL）模塊；
　　·3個32位定時器
　　·2個串行通信接口SCI；
　　·1個串行外設接口SPI；
　　·16路ADC（12bit）；
　　·2路eCAN接口；
　　·3個可屏蔽中斷；
　　·JTAG接口；
　　·哈佛結構。
