四花樣自動切換的彩燈控制器第一種花樣為彩燈一亮一滅，從左向右移動；第二種花樣為彩燈兩亮兩滅，從左向右移動；第三種花樣為彩燈四亮四滅，從左向右移動；第四種花樣為彩燈 1 到 8 從左到右逐次點亮，又從左到右逐次熄滅。 4 種花樣自動變換，循環往復。采用雙 555 組成雙振蕩器電路，CP1 直接控制驅動 LED 的芯片的移位脈沖端以及二進制計數器以便輸出 4 個分頻信號，CP2 控制雙 D 觸發器，其輸出的信號作為下一級數據選擇器的輸入信號，數據選擇器產生的信號直接驅動閃動演示電路。由于 555 可以通過調節 RW1 獲得一定范圍內的 CP1 脈沖波動，由此則可通過調節 RW1 改變燈光閃爍的速度。同樣由另一塊 555 控制的 CP2 也可調節 RW2 改變其輸出脈沖周期，可以改變開關的切換時間，用以選擇每種花樣出現時間的長短，實現燈光閃爍的雙重控制。

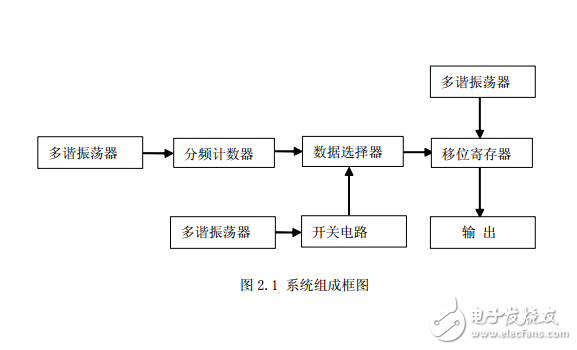

把四花樣彩燈設計分為幾個獨立的功能模塊進行設計，每一個模塊完成特定的功能，再把它們有機的組織起來構成一個系統完成彩燈控制器的設計。系統可由四個模塊組成，它們分別是：四種碼產生電路、開關電路、數據輸出、時鐘電路。設計框圖如圖 2.1 所示：
