一、課題要求

　　1、 基本內容：

　?。?）利用單片機、AD7416組成水溫測量系統，測水溫并將溫度以整數顯示在數碼管上。

　?。?）在程序中設定上下限值，當溫度超過設定范圍就報警。

　　2、擴展內容：

　　（1）溫度值可通過按鍵設定。

　?。?）可以顯示小數。

　　二、原理分析

　　利用AD7416芯片對I2C兼容，并且有一個片內溫度傳感器可以精確的測量環境溫度，能夠?qū)⒉杉臏囟认禂?shù)轉換為十位二進制送給單片機。在經過單片機的處理過后送給液晶顯示器。再利用AD7416的有一個超溫指示（OTI）輸出，對其設置報警上下限溫度值。當溫度值超出了設置的報警上下限溫度值范圍時則由超溫指示器（OTI）輸出報警信號。

　　三、知識介紹

　　1：P89V51RD2單片機

　　P89V51RD2是Philips公司生產的一款80C51微控制器，包含64KB Flash和1024字節的數據RAM。P89V51RD2的典型特性是它的X2方式選項。利用該特性，設計者可使應用程序以傳統的80C51時鐘頻率（每個機器周期包含12個時鐘）或X2 方式（每個機器周期包含6個時鐘）的時鐘頻率運行，選擇X2方式可在相同時鐘頻率下獲得2倍的吞吐量。從該特性獲益的另一種方法是將時鐘頻率減半來保持特性不變，這 樣可以極大地降低EMI。Flash程序存儲器支持并行和串行在系統編程（ISP），ISP允許在軟件控制下對成品中的器件進行重復編程。應用固件的 產生/更新能力實現了ISP的大范圍應用。5V的工作電壓，操作頻率為0～40MHz。

　　2：AD7416

　　AD7416是裝在一個芯片中的完整的溫度監視系統，精度可達0.25。C，并帶有超溫指示（OTI）輸出。并且與I2C兼容。

　　一、 其主要特征如下：

　　1、AD7416有一個片內溫度傳感器可以精確的測量環境溫度，它包括一個十位AD轉換器，它以0.25。C的分辨力將溫度數字化。它也包括兩個片內寄存器，可以將溫度與設定的高低門限比較；當超溫發生時一個超溫指示器（OTI）輸出報警信號?？蓽y(cè)量的溫度范圍是-55。C至125。C。

　　2、寬的電源電壓范圍為2.7V至5.5V，低電源電流典型為0.35mA。

　　3、AD7416有自動掉電特性，因而有很好的功耗性能。在較慢的通過率的情況下，器件可被編程在低功率掉電方式下工作，這樣可以進一步節省器件的功耗。

　　4、節省空間的SO-8和小型SOIC封裝。

　　5、I2C兼容的接口。

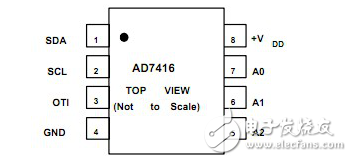

　　AD7416的引腳配置如下圖所示：
