AD7416組成的恒溫控制器電路圖

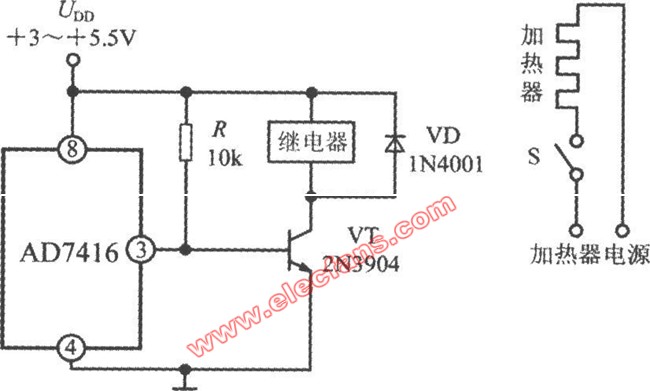

AD7416組成的恒溫控制器電路如圖所示。此時AD7416被置成低電平有效，并且工作在比較模式。當溫度低于tHYST時，AD7416輸出高電平，使VT導通，繼電器吸合，將加熱器的電源接通；當溫度超過tOT1時VT截止，繼電器釋放，關斷加熱器電源。
