電子秤系統工作原理
首先利用由電阻應變式傳感器組成的測量電路測出物體的重量信號，以模擬信號的方式傳送到A/D轉換器。其次，由A/D轉換電路把由差動放大器電路把傳感器輸出的微弱信號進行一定倍數的放大，然后輸入到A/D轉換電路中。再由A/D轉換電路把接收到的模擬信號轉換成數字信號，傳送到顯示電路，最后由顯示模塊進行數據顯示。
電阻應變片
電阻應變片的工作原理是基于應變效應工作的，即導體或半導體材料在外界力的作用下產生機械變形時，其電阻值相應的發生變化，這種現象稱為“應變效應”。半導體應變片是用半導體材料制成的，其工作原理是基于半導體材料的壓阻效應，壓阻效應是指當半導體材料某一軸向受外力作用時，其電阻率發生變化的現象。
應變片是由敏感柵等構成用于測量應變的元件，使用時將其牢固地粘貼在構件的測點上，構件受力后由于測點發生應變，敏感柵也隨之變形而使其電阻發生變化，再由專用儀器測得其電阻變化大小，并轉換為測點的應變值。

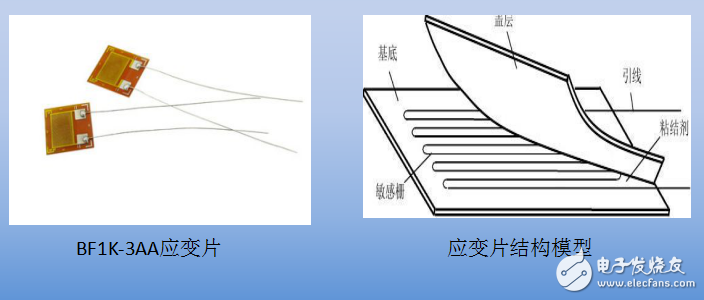

應變片的結構如圖所示：
