I2C 總線基本概念

　　I2C 總線，是 INTERINTEGRATEDCIRCUITBUS 的縮寫，即“內部集成電路總線”。I2C 總線是 Philips 公司推出的一種雙向二線制總線。目前 Philips 公司和其它集成電路制造商推出了很多基于 I2C 總線的外圍器件。I2C 總線包括一條數據線（SDA）和一條時鐘線（SCL）。協議允許總線接入多個器件，并支持多主工作?？偩€中的器件既可以作為主控器也可以作為被控器，既可以是發送器也可以是接收器。總線按照一定的通信協議進行數據交換。在每次數據交換開始，作為主控器的器件需要通過總線競爭獲得主控權，并啟動一次數據交換。系統中各個器件都具有唯一的地址，各器件之間通過尋址確定數據接收方。

　　I2C 總線的系統結構

　　一個典型的 I2C 總線標準的 IC 器件，其內部不僅有 I2C 接口電路，還可將內部各單元電路劃分成若干相對獨立的模塊，它只有二根信號線，一根是雙向的數據線 SDA，另一根是時鐘線 SCL。CPU 可以通過指令對各功能模塊進行控制。。各種被控制電路均并聯在這條總線上，但就像電話機一樣只有撥通各自的號碼才能工作，所以每個電路和模塊都有唯一的地址，在信息的傳輸過程中，I 2 C 總線上并接的每一模塊電路既是主控器（或被控器），又是發送器（或接收器）。CPU 發出的控制信號分為地址碼和控制量（數據）兩部分，地址碼用來選址，即接通需要控制的電路，確定控制的種類；控制量決定該調整的類別及需要調整的量。這樣，各控制電路雖然掛在同一條總線上，卻彼此獨立，互不相關。I2C 總線接口電路如下圖2所示。

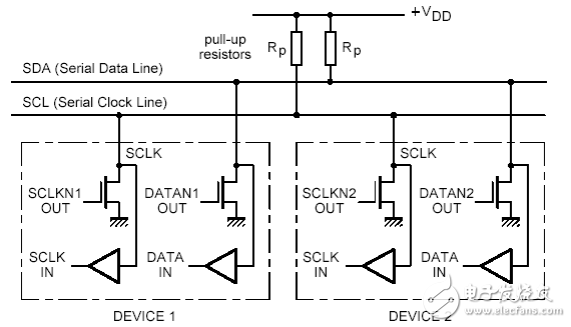

　　圖2 I2C 總線接口電路圖
