AD8305是一款價格低廉的微型對數轉換器，針對確定光纖系統中的光功率應用進行了優化。它采用先進的方式實施經典跨導線性（基于結）技術，可提供多樣、易用的寬動態范圍。只需采用3 V至12 V單電源供電；也可以選用雙電源。低靜態電流（典型值5 mA）特性適合電池供電應用。

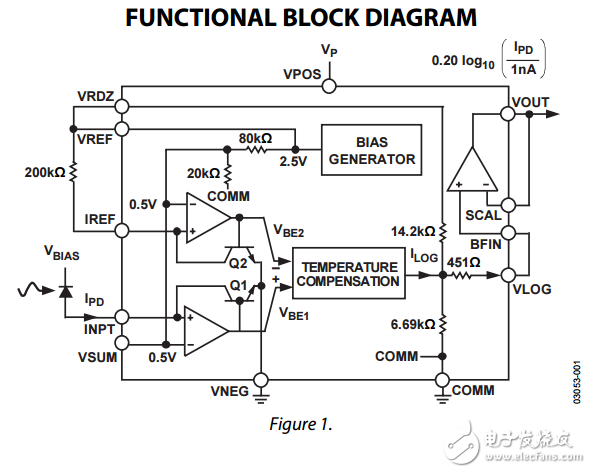

　　10 nA至1 mA輸入電流IPD施加于INPT引腳，作為一個比例優化的NPN晶體管的集電極電流，該晶體管利用精密對數關系將此電流轉換為電壓 （VBE）。另一個這種轉換器用來處理施加于IREF 引腳的參考電流（IREF）。 這些輸入節點經過偏置，略高于地（0.5 V）。對于正極不需要接地的光電二極管應用，一般均可接受。同樣，在產生IREF時，也很容易處理此偏置電壓。對數前端輸出通過VLOG引腳提供。

　　此輸出的基本對數斜率標稱值為每10倍200 mV （10 mV/dB）。因此，100 dB范圍相當于1 V的輸出電壓。將此電壓（或緩沖器輸出）施加于一個允許采用外部基準電壓的ADC時，AD8305在引腳VREF上的2.5 V基準電壓輸出可以用來提高比例精度。合適的ADC包括AD7810（串行10位）、AD7823（串行8位）和AD7813（并行8位或10位）。其它對數斜率值可以利用簡單的外部電阻網絡提供。

　　對數截距（也稱為參考電流）標稱值為1 nA，它是通過外部產生的10 μA電流 IREF 而確定，該電流由連接在2.5 V VREF與0.5 V參考輸入IREF之間的200 kΩ電阻提供。對數截距可以通過改變此電阻在較寬的范圍內進行調整。將分子電流施加于INPT，并將分母電流施加于IREF，則AD8305也可以在對數比模式工作。

　　該器件內置一個緩沖放大器，用于驅動較大負載，以將基本斜率10 mV/dB提高到更高的值，從而用作精密比較器（閾值檢測器），或者用于實現低通濾波器。其軌到軌輸出擺幅可以達到正負供電軌的100 mV范圍內，源電流能力峰值為25 mA。

　　跨導線性對數轉換器的一個基本特性是小信號帶寬隨著電流水平降低而降低，低頻噪聲譜密度則提高。10 nA時，AD8305的帶寬約為50 kHz，它隨著IPD增大而提高，最大值約為15 MHz。利用緩沖放大器實現最多三極點的低通濾波器，可以解決低電流時噪聲電平提高的問題。

　　AD8305采用16引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C。
