ADL5310原文資料數據手冊PDF免費下載(雙通道對數轉換器)

2453872 2017-10-28 | rar | 0.58 MB | 次下載 | 免費

資料介紹

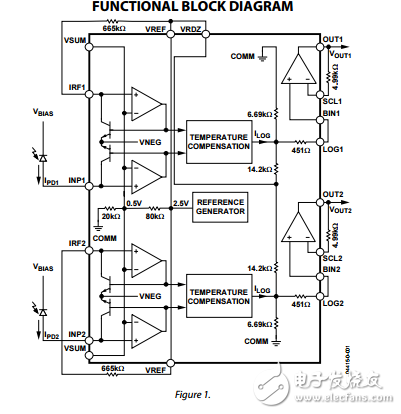

　　ADL5310是一款低成本、雙通道對數放大器，可將寬動態范圍內的輸入電流轉換為線性dB輸出電壓。它針對光功率測定進行了優化，適合各種光學通信系統應用，包括激光控制電路、光學開關、衰減器、放大器以及一般系統監控。該器件與增強動態范圍（120 dB）的雙通道AD8305相當。ADL5310內置兩個獨立的信號通道，各有單獨可配置的傳遞函數常數（斜率和截距），內部偏置電路則由兩個通道共用，以改善功耗和通道匹配。兩個轉換器集成于一個緊湊的LFCSP封裝中，構成充分利用空間的高效解決方案，用于測量光學元件的增益或衰減。只需單電源供電，但也可選用雙電源供電，以提高靈活性。

　　ADL5310采用優化的跨導線性結構，利用雙極性晶體管的基極-發射極電壓與集電極電流之間的精確對數關系工作，并通過精密電流進行適當調整，以補償內在溫度相關性。輸入和基準電流引腳將3 nA至3 mA范圍（輸入與基準之間的±60 dB范圍）內的吸電流提供給VSUM電位所定義的固定電壓；VSUM電位在內部設置為500 mV，但也可以在外部接地，以便用于雙電源供電及其它要求電壓輸入的應用。
