采用FPGA實現對AD 輸出數據的高速采集

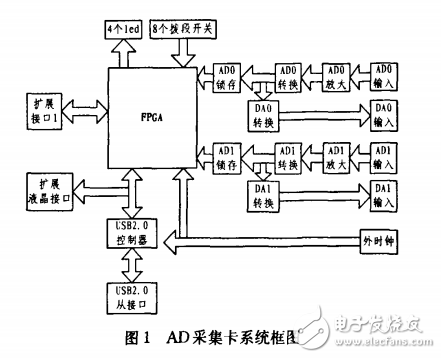

使用FPGA［1］產生CY7C68013的讀寫控制邏輯和AD芯片的AD采集時鐘，最大限度地利用數據傳輸帶寬，最高采樣率可達到80Mbyte／s。針對傳統的基于主控制器的AD采集系統存在著耗費 CPU資源、不利于高速采樣等缺點，設計了基于復雜可編程邏輯器件（FPGA）和高速AD轉換器、輔以必要外圍器件的新型AD采集系統。該系統具有不占用主控制器資源、采樣速度快且可調、可靠性高、配置靈活、成本低等一系列優點。 2 AD采集卡總體設計方案在A／D采集卡…上為了驗證的需要，還加入了 D／A9760轉換芯片，用于實時還原采樣波形。 USB2．0接口用于和上位機進行數據通信。擴展接口用于和ARM系統進行采樣數據傳輸。A／D采集卡系統框圖如圖l所示。
