本說明書整理了很多四旋翼搭建的基礎知識，從零開始到搭建完成。還包含了其他相關的內容

四旋翼飛行器結構及控制原理四軸飛行器，又稱四旋翼飛行器、四旋翼直升機，簡稱四軸、四旋翼。這四軸飛行器（Quadrotor）是一種多旋翼飛行器它有四個（多個）螺旋槳。四軸（多軸）飛行器也是飛行器中結構最簡單的飛行器了，四軸飛行器的四個螺旋槳都是電機直連的簡單機構，前后左右各一個，其中位于中心的主控板接收來自于遙控發射機的控制信號，在收到操作者的控制后通過數字的控制總線去控制四個電調，電調再把控制命令轉化為電機的轉速，以達到操作者的控制要求，前后馬達是順時針轉動，需要安裝反槳，左右馬達是逆時針轉動，需要安裝正槳，機械結構上只需保持重量分布的均勻，四電機保持在一個水平線上，可以說結構非常簡單，做四軸的目的也是為了用電子控制把機械結構變得盡可能的簡單。十字形的布局允許飛行器通過改變電機轉速獲得旋轉機身的力，從而調整自身姿態。具體的技術細節在“基本運動原理”中講述。 因?yàn)樗逃械膹?fù)雜性，歷史上從未有大型的商用四軸飛行器。 近年來得益于微機電控制技術的發展，穩定的四軸飛行器得到了廣泛的關注，應用前景十分可觀。國際上比較知名的四軸飛行器公司有中國大疆創新公司、法國 Parrot 公司、德國 AscTec 公司和美國 3D Robotics 公司。

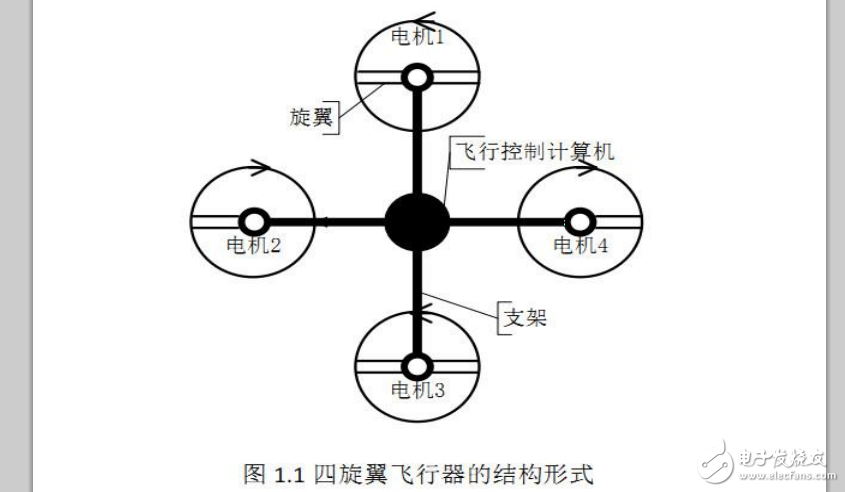

1.結構形式旋翼對稱分布在機體的前后、左右四個方向，四個旋翼處于同一高度平面，且四個旋翼的結構和半徑都相同，四個電機對稱的安裝在飛行器的支架端，支架中間空間安放飛行控制計算機和外部設備。結構形式如圖 1.1 所示。

組成四旋翼需要：無刷電機（4 個）電子調速器（簡稱電調，4 個）螺旋槳（4 個，需要 2 個正漿，2 個反漿）飛行控制板電池（11.1v 航模動力電池）遙控器（最低四通道遙控器）機架（非必選）充電器（盡量選擇平衡充電器）

2.控制原理四軸飛行器的控制原理就是，當沒有外力并且重量分布平均時，四個螺旋槳以一樣的轉速轉動，在螺旋槳向上的拉力大于整機的重量時，四軸就會向上升，在拉力與重量相等時，四軸就可以在空中懸停。在四軸的前方受到向下的外力時，前方馬達加快轉速，以抵消外力的影響從而保持水平，同樣其它幾個方向受到外力時四軸也是可以通過這種動作保持水平的，當需要控制四軸向前飛時，前方的馬達減速，而后方的馬達加速，這樣，四軸就會向前傾斜，也相應的向前飛行，同樣，需要向后、向左、向右飛行也是通過這樣的控制就可以使四軸往我們想要控制的方向飛行了，當我們要控制四軸的機頭方向向順時針轉動時，四軸同時加快左右馬達的轉速，并同時降低前后馬達的轉速，因?yàn)樽笥荫R達是逆時針轉動的，而左右馬達的轉速是一樣，所以左右是保持平衡的，而前后馬達是順時針轉動的，但前后馬達的轉速也是一樣的，所以前后左右都是可以保持平衡，飛行高度也是可以保持的，但是逆時針轉動的力比順時針就大，所以機身會向反方向轉動，從而達到控制機頭的方向。這也是為什么要使用兩個反槳，兩個正槳的原因。
